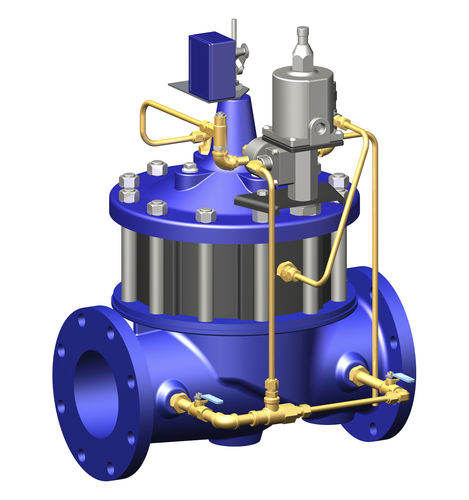

Клапан для контроля бустер-насоса 60-11/660-11 series

Cla-Val модель 60-11/660-11 - это клапан управления бустерным насосом с пилотным управлением. Он устанавливается на нагнетательном бустерном насосе, используемом для избавления от скачков напряжения в трубопроводе, возникающих при запуске и остановке насоса. Среди других особенностей этого клапана - электромагнитное управление, которое может приводиться в действие вручную, и встроенный обратный клапан Насос запускается при закрытом клапане. Когда насос запускается, на электромагнитное управление подается напряжение, и клапан начинает медленно открываться, постепенно увеличивая давление в линии до полного напора. Когда подается сигнал на отключение насоса, электромагнитное управление обесточивается и клапан начинает медленно закрываться, постепенно уменьшая поток, в то время как насос продолжает работать насос продолжает работать. Когда клапан закрыт, концевой выключатель в сборе, который служит электрической блокировкой между клапаном и насосом, разблокирует пускатель насоса, и насос останавливается. При отключении питания встроенный обратный клапан подъемного типа закрывается в момент остановки потока, предотвращая обратный ход насоса в момент прекращения потока, предотвращая обратный поток независимо от независимо от положения соленоида или мембранного узла. Установите клапан, как показано на рисунке, чтобы предотвратить скачки в трубопроводах во время запуска и остановки насоса. Гибкий кабелепровод должен использоваться для электрических соединений с соленоидом управления и концевым выключателем. Для защиты от перепадов напряжения рекомендуется использовать клапан-предупредитель перенапряжения Cla-Val модели 52-03 или клапан модели 652 или модель 652-03, если требуется клапан с уменьшенным портом если требуется клапан с уменьшенным портом. Используйте электронную панель управления насосом PC-22D для приложений где требуется электронное управление и интеграция со SCADA. Примечание: Рекомендуется установка с вертикальным расположением штока клапана. Для установки с горизонтальным штоком используйте Cla-Val модели 60-73 или, если требуется клапан с уменьшенным портом, модель 6 или, если требуется клапан с редукционным портом, модель 660-73.
