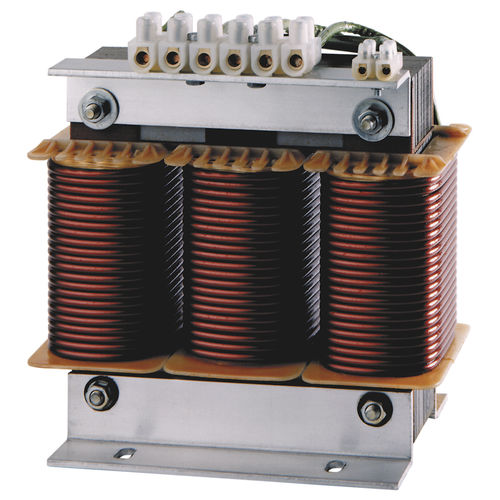

Трехфазовый реактор для фильтрации гармоник R-RE-RBE series

трехфазовый реактор для фильтрации гармоник
трехфазовый реактор для фильтрации гармоник
трехфазовый реактор для фильтрации гармоник
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Другие характеристики
трехфазовый

Описание

Компания CIRCUTOR стандартизировала реакторы серии RE / RBE со специальной конструкцией для использования в статических конденсаторных батареях. Для наилучшей работы комплекта необходимо, чтобы реакторы были подключены в треугольнике, образованном комплектом конденсатор-реактор. При одинаковой номинальной мощности реакторы RE / RBE имеют номинальное значение тока в 1,73 раза меньше и значение индуктивности в 3 раза больше, чем у реакторов R / RB. Компания имеет стандартный ассортимент отключающих реакторов на 400 В с p = 7 %, с резонансной частотой 189 Гц для сетей 50 Гц (или по требованию 227 Гц для сетей 60 Гц). Кроме того, по запросу могут быть изготовлены реакторы для статических конденсаторных батарей, адаптированные к любому значению номинальной мощности, p %, напряжения и частоты. Маломощные реакторы типа RE изготавливаются с пластинами с низкими потерями и обматываются медным проводом. Подключение осуществляется с помощью соответствующих клемм. В случае более высокой мощности используются реакторы типа RBE, с ядром из магнитных пластин и несколькими стальными сердечниками, которые обладают отличными характеристиками и низким коэффициентом потерь. Катушки выполнены с алюминиевой лентой (или медной, по запросу). Входные и выходные соединения проходят через пластину. Реакторы типа RE и RBE имеют вакуумную лаковую герметизацию для повышения изоляции и снижения уровня шума. Применение Отклоняющие реакторы серии RE / RBE были специально разработаны для использования в конденсаторных батареях в установках с высоким содержанием гармоник. Реакторы должны быть подключены последовательно к каждому конденсатору для надлежащей защиты конденсаторов, модуля статических операций и для предотвращения резонансных эффектов в установке.

---
