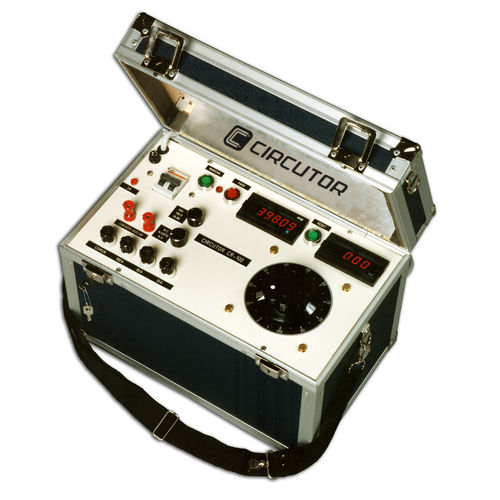

Испытательное устройство тока CR series

автоматическоедля релецифровое

Установки CR-50, CR-100 и CR-250 включают в себя специально разработанные системы генерации тока, которые могут проверять кривую ток/время срабатывания автоматических выключателей и реле непрямой защиты. Принцип его работы основан на впрыске переменного тока, который можно регулировать по всему тестируемому контуру с помощью контура короткого замыкания кабеля. Подключение вспомогательного контакта тестируемого выключателя может использоваться для измерения времени отключения для каждого выбранного тока. Испытание легко выполняется с помощью системы управления "старт-стоп". Автоматический измеритель отвечает за сбор данных измерений и их отображение на дисплее. Можно отметить, что блок может использоваться для проверки системы полной защиты, включая трансформатор тока, в случае непрямых реле, поскольку ток может вводиться на первичной обмотке этих трансформаторов. После проверки на цифровом дисплее автоматически отображается значение впрыска тока и время отключения до тех пор, пока не будет нажата кнопка RESET.
