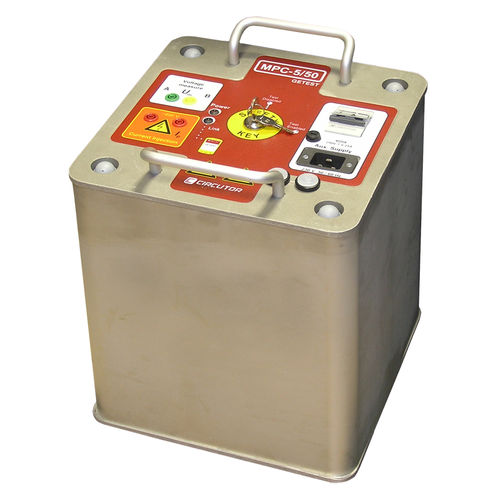

Устройство MPC-5/50 GETEST может использоваться для измерения напряжения между точками заземления (прямое напряжение) или землей и проводящими частями (контактное напряжение) при наличии тока утечки через землю. В Испании эти измерения являются обязательными на подстанциях и в распределительных центрах в соответствии со стандартами MIE-RAT-13, BOE 183 от 01/08/94.
Испытания проводятся путем подключения системы генерации тока между различными точками, находящимися далеко от линии заземления, путем измерения напряжения между двумя грузами, находящимися на расстоянии метра друг от друга (прямое напряжение) или между землей и доступными токопроводящими частями. С помощью КПК источник тока настраивается на желаемое значение, отображая и сохраняя измеренные данные.
Измерение прямого и контактного напряжения, основанное на впрыске тока во время цикла работы в сети (20 мс) (максимальная безопасность использования).
Измерение сопротивления заземления.
Обеспечивает до 50 А с нагрузкой 12 Ом. Максимальное выходное напряжение 600 В переменного тока
Максимальная мощность эквивалентна 30 кВ-A, вес всего 45 кг.
Дистанционное управление и отображение данных измерений с помощью КПК, с Bluetooth-подключением к оборудованию.
Хранение данных в КПК, чтобы их можно было легко перенести на ПК.
Измерение напряжения с разрешением 10 мВ. Саморегулируемая, до 700 A AC
Измерение тока с разрешением 10 мВ. Самостоятельное масштабирование до 700 A AC
---
