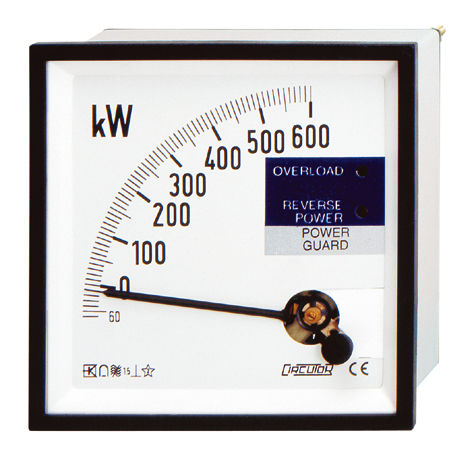

Ваттметр активная мощность PGR series

аналоговыйвстраиваемыйтрехфазовый

Электронный прибор на передней панели (96x96), используемый для защиты генераторов от перегрузок и инверсной мощности. Прибор состоит из преобразователя мощности с аналоговым выходом, соединенным с игольчатым индикатором с 2 реле. Прибор постоянно измеряет и показывает мощность системы (измерение в 4 квадрантах), посылая сигнал тревоги, когда мощность превышает установленные значения отключения. Сигнал тревоги подается путем активации выходных реле. Два светодиода на передней панели могут использоваться для просмотра состояния выходных реле. Шкала является сменной. Применение Прибор имеет два независимых реле: реле перегрузки и инверсное реле мощности. Защита от перегрузки Защита имеет следующие характеристики: Точка срабатывания регулируется в диапазоне от 0 до 100% от базовой мощности шкалы Гистерезис регулируется в диапазоне от 1 до 50% от базовой мощности шкалы Задержка, регулируемая в диапазоне от 0 до 30 с Защита от инверсной мощности. При параллельном подключении различных генераторов один из них может начать потреблять энергию и работать как двигатель при определенных обстоятельствах ("моторизация"). Реле активируется при наступлении соответствующих обстоятельств. Система защиты имеет следующие характеристики:Точка срабатывания регулируется в диапазоне от 0 до 20% от базовой мощности шкалы Блокировка реле* (защелка): при выполнении условия тревоги реле активируется до тех пор, пока вспомогательное питание прибора не будет отключено (даже когда условия тревоги исчезнут) Защита от неисправностей: положение обхода реле такое же, как при срабатывании сигнала тревоги. Поэтому, когда вспомогательный источник питания отключается, прибор посылает сигнал тревоги. * По запросу система может поставляться без релейной блокировки (защелки).
