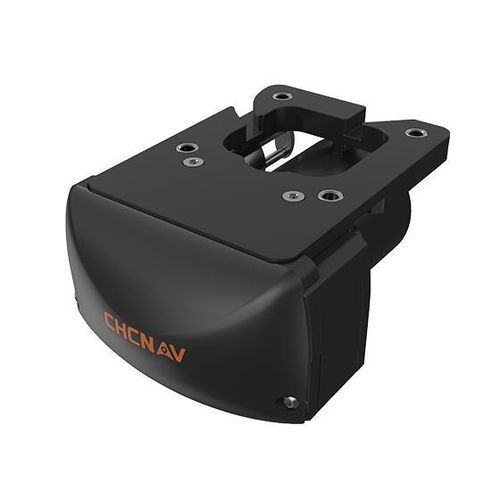

Компактная эхолот HN-400M

двухчастотнаямноголучевая

Обзор
CHCNAV HN-400M — компактный двучастотный мультилучевой эхолот, предназначенный для гидрографических съёмок в мелководных и прибрежных районах. Работает на 400 кГц и 550 кГц с FM CHIRP, имеет интегрированный высокоточный ИМУ (0,03°) и обеспечивает широкий сектор 145°. Весит 3,5 кг, подходит для быстрого развертывания на USV и малых судах, при установке калибровка не требуется.

Основные характеристики

• Двухчастотная работа: 400 кГц и 550 кГц с FM CHIRP
• Интегрированный ИМУ: точность крена/дифферента 0,03°
• Широкий сектор: 145°, до 6× глубины воды
• Компактный лёгкий корпус: 3,5 кг для установки на USV и малые платформы
• Программное обеспечение EasySail (Android) для быстрой настройки, конфигурации, сбора данных и предварительного просмотра в реальном времени

Преимущества и характеристики

• Гибкий выбор частоты: 550 кГц для высокой детализации в очень мелкой воде; 400 кГц (FM CHIRP) для лучшей проникающей способности в мутной или более глубокой воде
• Интегрированный ИМУ обеспечивает компенсацию движения в реальном времени (коррекция на уровне сантиметров), снижая влияние крена, дифферента и вертикальных колебаний и улучшая непрерывность трасс съёмки (эффективно до Sea State 3)
• Широкий сектор сокращает количество трасс и общее время съёмки (покрытие до 6× глубины)
• Компактная интегрированная конструкция упрощает установку на ограниченных платформах и уменьшает нагрузку для операций с USV
• Полевой рабочий процесс через EasySail Android обеспечивает быструю подготовку и просмотр данных в реальном времени

Области применения

• Дноуглубительные работы по каналам
• Ближние прибрежные и прибрежные гидрографические съёмки
• Съёмки рек и озёр
• Инспекция портов, причалов и мостов

Технические характеристики

• Модель: HN-400M
• Тип: мультилучевой эхолот (двухчастотный)
• Частоты: 400 кГц и 550 кГц (FM CHIRP)
• Рабочая глубина: 0,2 м — 200 м (в зависимости от условий)
• Покрытие сектора: 145°, до 6× глубины воды
• Интегрированный ИМУ: да, точность 0,03°
• Разрешение / точность: < 10 мм (спецификация продукта)
• Вес: 3,5 кг
• Габариты: 161,5 × 111,5 × 179 мм
• Позиционирование: поддержка GNSS; ИМУ для компенсации движения
• Датчики: поддержка SVS
• ПО: EasySail Android (one-touch workflow, предварительный просмотр в реальном времени)
• Установка: заводская юстировка, калибровка при установке не требуется
