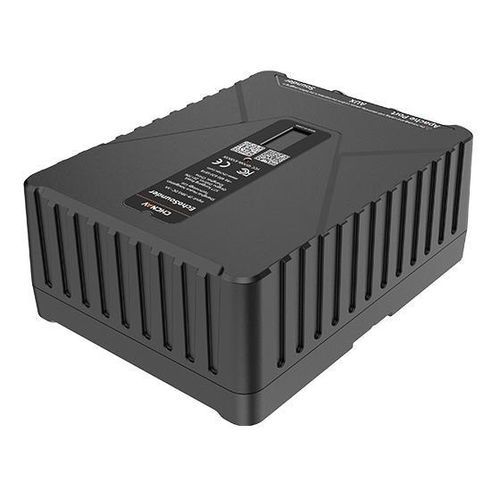

Двухчастотная эхолот D60

компактнаяоднолучевая

Обзор
CHCNAV D60 — интегрированный двухчастотный однолучевой эхолот, разработанный для измерения глубины при выполнении батиметрических съемок с USV и с судов с экипажем. Работая на 200 кГц и 33 кГц, он сочетает точность на высоких частотах и проникающую способность низких частот для надежных съемок в мелких и глубоких водах. Компактная конструкция упрощает установку на ограниченных по пространству платформах.

Основные характеристики

• Ультракомпактный форм-фактор для интеграции на USV и мобильности.
• Интегрированный ИМУ: компенсация наклона без калибровки (частота обновления 100 Гц).
• Встроенный температурный датчик для учета условий окружающей среды.
• Автонастройка: адаптивные алгоритмы для автоматической регулировки усиления и диапазона.
• Двухчастотный выход: 200 кГц (мелководье) и 33 кГц (глубокое проникновение).
• Управление с Android-пульта и ПО CHCNAV EasySail для сбора, отображения и экспорта данных.

Преимущества и характеристики
D60 уменьшает габариты системы благодаря интегрированному исполнению, оптимизированному для USV. ИМУ без необходимости калибровки применяет компенсацию наклона к каждому кадру глубины с частотой 100 Гц и остается стабильным даже при внезапных кренах или дифферентах свыше 30°. Интеллектуальная автонстройка корректирует усиление и диапазон по интенсивности эха и глубине, обычно выполняя поправки в пределах ~0,2 с для поддержания достоверности глубин в мутной или быстро изменяющейся воде. Поддерживается оптимизированный рабочий процесс через Android-пульт и EasySail для сбора и постобработки данных.

Типовые применения

• Дноуглубительные работы в фарватах
• Съемка эстуариев
• Батиметрические съемки водохранилищ
• Исследование каньонов и водных путей
• Аварийные съемки при наводнениях

Эксплуатация и интеграция
Управление с Android-пульта под управлением CHCNAV EasySail для контроля съемки, визуализации, записи и экспорта данных. Оптимизирован для установки на USV с минимальным монтажным объемом; возможна установка на суда с экипажем при использовании соответствующих кронштейнов и аксессуаров.

Совместимость
Разработан для установки на USV серии CHCNAV APACHE (например: APACHE 4, APACHE 4 Pro). APACHE 6 поддерживается с использованием индивидуального кронштейна.

Технические характеристики

• Эхолот — Тип: однолучевой, двухчастотный (200 кГц / 33 кГц).
• Диапазон: 0,2 до 250 м @200 кГц; 0,8 до 1000 м @33 кГц.
• Точность: ±0,01 м + 0,1 % × D @200 кГц; ±0,1 м + 0,1 % × D @33 кГц.
• Физические параметры — Вес: 4 кг (сонар); 1,2 кг (дековый блок).
• Физические параметры — Размеры: Сонар 228 × 156 × 75 мм; Дек 162 × 121 × 64 мм.
• Датчики — Температурный датчик: есть.
• Позиционирование — ИМУ: интегрирован, без калибровки; частота обновления 100 Hz для компенсации наклона.
• Эксплуатационные условия — Рабочая температура: -20 °C до 60 °C.
• Эксплуатационные условия — Степень защиты: IP67.
• Характеристики — Память: 8 GB встроенной памяти.
• Эксплуатация — Управление через Android-пульт; ПО CHCNAV EasySail для сбора и постобработки данных.
