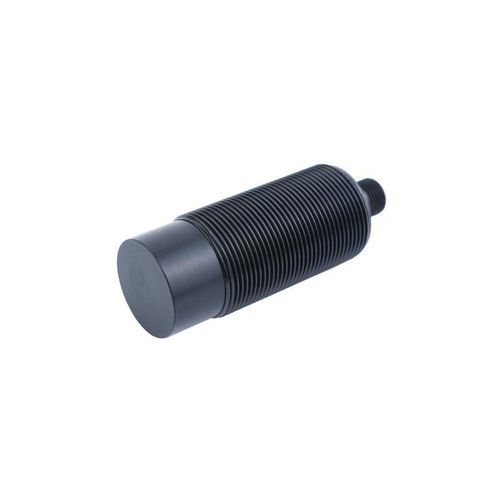

Индуктивный бесконтактный датчик CL30-RN30DNF1-A

цилиндрическийM30NPN

Общее описание
Индуктивный датчик приближения серии CL30, модель CL30-RN30DNF1-A. Конструкция, устойчивая к брызгам сварки, цилиндрический корпус M30, фронтальное обнаружение металлических объектов, выход NPN нормально разомкнутый (NO), номинальная дистанция обнаружения 30 мм.

Ключевые характеристики

• Тип: Устойчивый к брызгам сварки
• Дистанция обнаружения: 30 мм
• Форма: Цилиндрическая
• Принцип работы: Индуктивный
• Габариты: M30
• Выход: NPN NO (нормально разомкнутый)
• Длина кабеля: 2 м
• Направление обнаружения: Фронтальное
• Частота срабатывания: 100 Гц
• Время срабатывания: 5 ms
• Объекты для обнаружения: Металлы
• Особенность: Защита от брызг сварки
• Комплектность: Сертификат соответствия
• Гистерезис: Менее 10% от дистанции обнаружения
• Стандартный тест-образец: Железо 90×90×1 мм
• Температурный дрейф: ±10% от дистанции обнаружения в диапазоне -25…+70 °C (эталон +23 °C)
• Материалы: Корпус: латунь с тефлоновым покрытием; лицевая часть: тефлон; кабель: PVC

Механические / электрические параметры

• Тип выхода: NPN NO (нормально разомкнутый)
• Питание: DC 12–24 V
• Схема питания: 3-проводная DC
• Степень защиты: IP67
• Подключение: Разъем
• Тип сигнала: Дискретный переключающий сигнал
• Режим работы: Нормально разомкнутый
• Способ монтажа: Не встраиваемый (non-flush)
• Потребляемый ток: ≤ 13 mA
• Индикатор: Красный светодиод выхода
• Защитные цепи: Защита от короткого замыкания и перенапряжения
• Влияние напряжения: При ±15% колебаниях питания изменение дистанции ≤ ±1%
• Ток нагрузки: ≤ 200 mA
• Сопротивление изоляции: ≥ 50 MΩ (DC 500 V) между токоведущими частями и корпусом
• Ударная прочность: 500 m/s², направления X/Y/Z, 3 раза
• Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
• Вибрационная прочность: 10–55 Hz, двойная амплитуда 1,5 mm, направления X/Y/Z, 2 ч
• Вес: ≈ 207 g

Рабочая среда

• Температура окружающей среды: -25 ~ +70 °C

Технические характеристики

• Серия: CL30
• Модель: CL30-RN30DNF1-A
• Дистанция обнаружения: 30 мм
• Рабочее напряжение: DC 12–24 V
• Выход: NPN нормально разомкнутый (NO)
• Степень защиты: IP67
• Габариты: M30
• Длина кабеля: 2 м
• Время срабатывания: 5 ms
• Температурный диапазон: -25 ~ +70 °C
• Материалы: Латунь с тефлоновым покрытием / тефлоновая лицевая часть / PVC кабель
