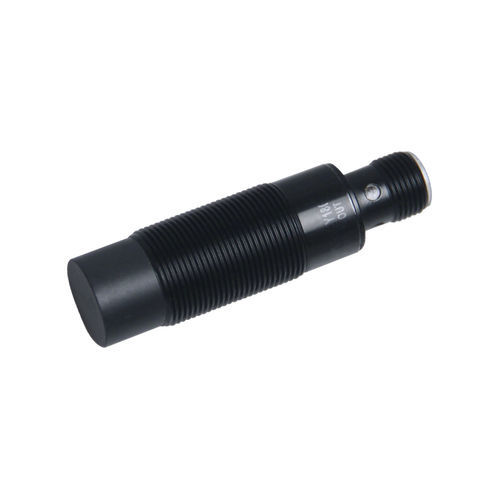

Индуктивный бесконтактный датчик CL12-RF4DNF1цилиндрическийM12с функцией переключения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- цилиндрический
- Диаметр
- M12
- Выходной сигнал
- с функцией переключения, NPN
- Напряжение питания
- DC, 24 Vcc, 12 Vcc
- Монтаж
- утопленный
- Материал
- из латуни, из ПВХ, из ПТФЭ
- Уровень защиты
- IP67
- Другие характеристики
- бесконтактный, 3 провода
- Диапазон измерений
МИН.: 0 mm
(0 in)МАКС.: 4 mm
(0,16 in)- Температура процесса
МИН.: -25 °C
(-13 °F)МАКС.: 70 °C
(158 °F)
Описание
Серия продукта
Обзор
Технические характеристики
Механические / электрические параметры
Условия применения
Комплектация
Документация
Особенности / Сводка характеристик
- Серия CL12 индуктивных датчиков приближения
Обзор
- Тип: устойчив к брызгам сварки
- Дальность срабатывания: 4 мм
- Корпус: цилиндрический (M12)
- Принцип обнаружения: индуктивный
- Выход: NPN нормально разомкнутый (NO)
- Размер: M12
- Длина кабеля: 2 м
- Направление обнаружения: передняя сторона
Технические характеристики
- Частота реакции: 1000 Гц
- Время срабатывания: 500 μs
- Обнаруживаемые объекты: металлические цели
- Особенность: устойчив к брызгам сварки
- Гистерезис: менее 10% от дистанции срабатывания
- Стандартный образец: железо 12 × 12 × 1 мм
- Температурный дрейф: ±10% от дистанции срабатывания в диапазоне -25…+70 °C (эталон +23 °C)
- Материалы: корпус латунь с покрытием PTFE; рабочая поверхность PTFE; кабель PVC
Механические / электрические параметры
- Выход: NPN NO
- Напряжение питания: DC 12–24 V
- Схема питания: DC три провода
- Степень защиты: IP67
- Подключение: литой кабель
- Тип сигнала: дискретный
- Режим работы: нормально разомкнутый
- Монтаж: заподлицо / встраиваемый
- Потребляемый ток: < 13 mA
- Индикатор: красный светодиод выхода
- Защитные цепи: защита от короткого замыкания и перенапряжения
- Влияние напряжения: изменение дистанции срабатывания ≤ ±1% при ±15% отклонении питания
- Ток нагрузки: ≤ 200 mA
- Сопротивление изоляции: ≥ 50 MΩ (DC 500 V между токоведущими частями и корпусом)
- Ударопрочность: 500 m/s² по осям X/Y/Z 3 раза
- Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
- Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm, X/Y/Z 2 ч
- Вес: около 67 g
Условия применения
- Температура эксплуатации: -25…+70 °C
Комплектация
- 2 гайки, 1 зубчатая шайба, протокол соответствия
Документация
- Схема выходов и чертеж габаритных размеров (см. раздел загрузок)
Особенности / Сводка характеристик
- Модель: CL12-RF4DNF1 (серия CL12)
- Дальность срабатывания: 4 мм
- Конструкция: цилиндр M12
- Метод обнаружения: индуктивный (для металлических целей)
- Выход: NPN нормально разомкнутый, DC три провода, ток нагрузки ≤ 200 mA
- Питание: DC 12–24 V, потребление < 13 mA
- Защита: IP67, конструкция с устойчивостью к ударам и вибрации
- Температура эксплуатации: -25…+70 °C
