Индуктивный бесконтактный датчик CL30-RN15DN1
цилиндрическийM30NPN

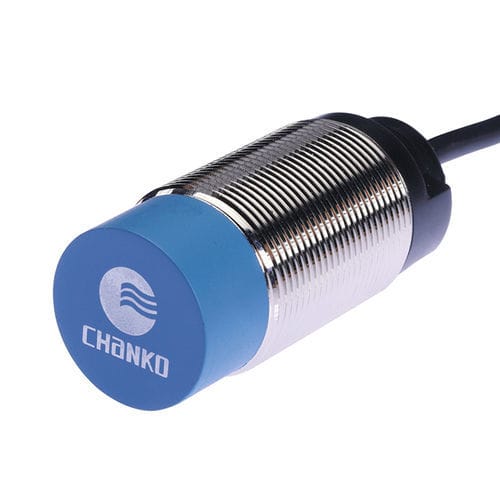

Индуктивный бесконтактный датчик - CL30-RN15DN1 - CHANKO SENSOR - цилиндрический / M30 / NPN
Индуктивный бесконтактный датчик - CL30-RN15DN1 - CHANKO SENSOR - цилиндрический / M30 / NPN
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте CHANKO SENSOR

Характеристики

Технология
индуктивный
Форма
цилиндрический
Диаметр
M30
Выходной сигнал
NPN
Напряжение питания
DC, 24 Vcc, 12 Vcc
Монтаж
неутопленный
Материал
из латуни, из ПВХ
Уровень защиты
IP67
Другие характеристики
со светодиодным источником света, 3 провода
Диапазон измерений

1,5 cm
(0,59 in)

Температура процесса

МАКС.: 70 °C
(158 °F)

МИН.: -25 °C
(-13 °F)

Описание

Обзор продукта
  • Серия: индуктивные датчики CL30
  • Модель: CL30-RN15DN1
  • Тип: стандартный
  • Дальность обнаружения: 15 мм
  • Форма корпуса: цилиндрическая
  • Принцип обнаружения: индуктивный
  • Размер корпуса: M30
  • Выход: NPN, нормально разомкнутый (NO)


Технические характеристики
  • Длина кабеля: 2 м
  • Направление обнаружения: фронтальное
  • Частота отклика: 500 Hz
  • Время отклика: 1 ms
  • Объект обнаружения: металл
  • Комплектация: сертификат соответствия
  • Гистерезис: < 10% от расстояния обнаружения
  • Стандартное испытательное изделие: железо 45×45×1 мм
  • Температурный дрейф: ±10% в диапазоне -25…+70 °C (относительно +23 °C)


Параметры производительности
  • Рабочая частота: 500 Hz
  • Время отклика: 1 ms
  • Гистерезис: <10% от расстояния обнаружения
  • Стандартная цель: железо 45×45×1 мм
  • Температурный дрейф: ±10% при -25…+70 °C (относительно +23 °C)


Материалы и конструкция
  • Корпус: никелированный латунь
  • Датчиковая поверхность: термостойкий ABS
  • Кабель: PVC


Механические / электрические параметры
  • Тип выхода: NPN, нормально разомкнутый (NO)
  • Питание: DC 12–24 V
  • Схема питания: трехпроводная DC
  • Класс защиты: IP67
  • Соединение: формованный кабель
  • Тип сигнала: дискретный
  • Режим работы: нормально разомкнутый
  • Установка: неглубокая (не встраиваемая)
  • Потребляемый ток: < 35 mA
  • Индикатор: красный светодиод
  • Защитные схемы: защита от короткого замыкания и перенапряжения
  • Влияние напряжения: изменение расстояния < ±1% при ±15% вариации питания
  • Ток нагрузки: < 200 mA
  • Сопротивление изоляции: > 50 MΩ (DC 500 V)
  • Ударопрочность: 500 m/s в направлениях X/Y/Z, 3 раза
  • Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин (рабочие части относительно корпуса)
  • Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm, X/Y/Z 2 ч
  • Вес: ок. 156 г


Условия эксплуатации
  • Температура эксплуатации: -25…+70 °C


Комплектация и документация
  • В комплекте: сертификат соответствия
  • Документация: руководство по продукту доступно


Особенности / применение
  • Предназначен для обнаружения металлических целей; стандартная контрольная деталь: железо 45×45×1 мм


Техническое резюме
  • Серия: CL30
  • Модель: CL30-RN15DN1
  • Дальность обнаружения: 15 мм
  • Размер корпуса: M30
  • Выход: NPN, NO
  • Питание: DC 12–24 V
  • Длина кабеля: 2 м
  • Время отклика: 1 ms
  • Класс защиты: IP67
  • Материалы: корпус никелированный латунь; датчиковая поверхность термостойкий ABS; кабель PVC
