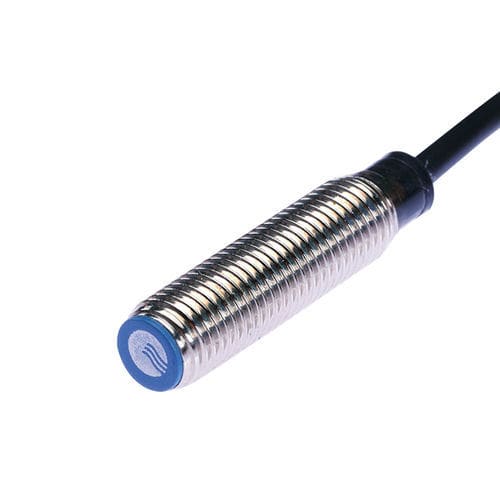

Индуктивный бесконтактный датчик CL08-RF1.5DN1цилиндрическийM8с функцией переключения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- цилиндрический
- Диаметр
- M8
- Выходной сигнал
- с функцией переключения, NPN
- Монтаж
- утопленный
- Материал
- из пластика, из латуни
- Уровень защиты
- IP67
- Другие характеристики
- 3 провода
- Диапазон измерений
0,15 cm
(0,06 in)- Температура процесса
МАКС.: 70 °C
(158 °F)МИН.: -25 °C
(-13 °F)
Описание
Обзор продукта
Ключевые характеристики
Технические характеристики
Механические / электрические параметры
Условия эксплуатации
Комплектация и документация
Характеристики / техническая сводка
- Серия: индуктивные датчики приближения CL08
- Модель: CL08-RF1.5DN1
- Тип: стандартный
- Дальность срабатывания: 1,5 мм
- Корпус: цилиндрический, M8
- Принцип обнаружения: индуктивный
- Выход: NPN NO (нормально разомкнутый)
- Длина кабеля: 2 м
Ключевые характеристики
- Дальность 1,5 мм для надёжного обнаружения металла
- Компактный корпус M8 для заподлицо встраивания
- Выход NPN NO, трёхпроводное DC-подключение
- Частота отклика 1000 Гц; время отклика 500 µs
- Степень защиты IP67 от пыли и воды
- Встроенная защита от короткого замыкания и перенапряжения
Технические характеристики
- Тип продукта: стандартный
- Дальность срабатывания: 1,5 мм
- Размер корпуса: M8 (цилиндрический)
- Принцип: индуктивный
- Длина кабеля: 2 м (литой кабель)
- Направление обнаружения: фронтальное
- Объект обнаружения: металл (стандартный эталон: железо 8×8×1 мм)
- Гистерезис: <10% от дальности срабатывания
- Температурный дрейф: ±10% в диапазоне -25 до +70 °C относительно +23 °C
- Материалы: корпус — никелированный латунь; рабочая поверхность — термостойкий ABS; кабель — PVC
Механические / электрические параметры
- Тип выхода: NPN NO
- Напряжение питания: DC 12–24 V
- Схема питания: трёхжильное DC-подключение
- Степень защиты: IP67
- Подключение: литой кабель
- Тип сигнала: дискретный
- Режим работы: нормально разомкнутый
- Установка: заподлицо/встраивание
- Потребляемый ток: <35 mA
- Индикатор: красный светодиод состояния
- Защитные схемы: защита от короткого замыкания, защита от перенапряжения
- Влияние напряжения: <±1% изменения дальности при ±15% отклонении питания
- Ток нагрузки: <200 mA
- Сопротивление изоляции: >50 MΩ (DC 500 V)
- Ударопрочность: 500 m/s², 3 раза по осям X, Y, Z
- Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
- Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm, 2 ч по осям X, Y, Z
- Вес: около 32 г
Условия эксплуатации
- Рабочая температура: -25 до +70 °C
Комплектация и документация
- В комплекте: 2 гайки, 1 зубчатая шайба, сертификат соответствия
- Доступные документы (примеры, без ссылок): 3D-модель (.stp), руководство пользователя (PDF)
Характеристики / техническая сводка
- Объект обнаружения: металлические предметы (эталон: железо 8×8×1 мм)
- IP67 — подходит для промышленных условий с требованиями герметичности
- Заподлицо встраивание; корпус из никелированного латуни; рабочая поверхность из термостойкого ABS
- Встроенные схемы защиты повышают надёжность
- 2 м литой кабель для прямого подключения
