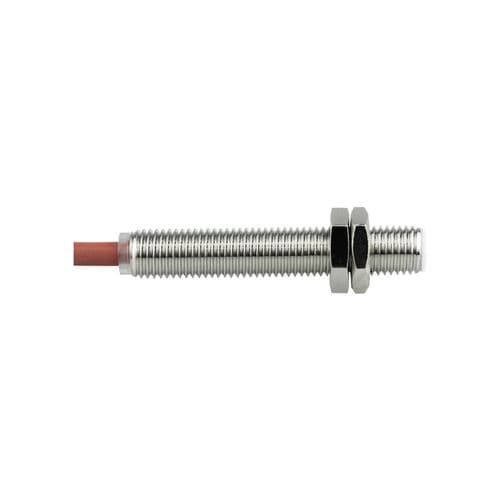

Индуктивный бесконтактный датчик CL12-RF2DL1-HцилиндрическийM12с функцией переключения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- цилиндрический
- Диаметр
- M12
- Выходной сигнал
- с функцией переключения, 2 провода
- Напряжение питания
- DC, 24 Vcc, 12 Vcc
- Монтаж
- утопленный
- Материал
- из латуни, из ПВХ, из ПТФЭ
- Уровень защиты
- для высоких температур, термостойкий, IP67
- Другие характеристики
- бесконтактный, высокотемпературный
- Диапазон измерений
МАКС.: 2 mm
(0,08 in)МИН.: 0 mm
(0 in)- Температура процесса
МАКС.: 120 °C
(248 °F)МИН.: 0 °C
(32 °F)
Описание
Наименование изделия
Обзор
Технические характеристики
Механические / электрические параметры
Рабочие условия
Иллюстрации продукта
Особенности / технические акценты
- Модель: CL12-RF2DL1/H
- Серия: датчики приближения серии CL12
Обзор
- Тип: версия для высоких температур
- Дистанция срабатывания: 2 мм
- Корпус: цилиндрический (M12)
- Принцип: индуктивный
- Форм-фактор: резьба M12
- Выход: DC 2‑проводный, нормально разомкнутый (DC 2‑проводной NO)
Технические характеристики
- Длина кабеля: 2 м
- Направление обнаружения: фронтальное
- Рабочая частота: 800 Hz
- Время отклика: 625 μs
- Обнаруживаемая цель: металлические объекты
- Особенности: стойкость к высоким температурам
- Комплектация: 2 гайки, 1 внутренняя зубчатая шайба, паспорт качества
- Гистерезис: менее 10% от дистанции срабатывания
- Стандартная мишень: железо 12×12×1 мм
- Температурный дрейф: изменение дистанции срабатывания в пределах ±15% в диапазоне 0…+120 °C (reference +23 °C)
- Материалы: корпус — никелированная латунь; рабочая поверхность — PTFE (тефлон); кабель — PVC
Механические / электрические параметры
- Тип выхода: DC 2‑проводный NO (двухпроводная DC схема)
- Питание: DC 12–24 V
- Способ питания: двухпроводная DC
- Степень защиты: IP67
- Подключение: цельный (формованный) кабель
- Тип сигнала: переключающий
- Режим работы: нормально разомкнутый
- Способ монтажа: заподлицо (встраиваемый)
- Индикатор: желтый индикатор выхода
- Остаточное напряжение: ≤3 V (≤5 V при отсутствии полярности) при нагрузке 100 mA, кабель 2 m
- Влияние напряжения: изменение дистанции ≤ ±1% при ±15% отклонении питающего напряжения
- Ток нагрузки: 100 mA (кабель 2 m)
- Сопротивление изоляции: ≥50 MΩ (измерено при DC 500 V) между активными частями и корпусом
- Коммутируемая мощность: ≤100 mA
- Ток утечки: ≤0,8 mA
- Устойчивость к удару: 500 m/s² по осям X/Y/Z, 3 раза
- Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин между активными частями и корпусом
- Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm по осям X/Y/Z, 2 ч
- Вес: 65 g
Рабочие условия
- Температура эксплуатации: 0–120 °C
Иллюстрации продукта
- На странице продукта представлены схема выходов и чертеж габаритов для справки по установке и подключению.
Особенности / технические акценты
- Индуктивный датчик приближения для высоких температур в цилиндрическом корпусе M12
- Дистанция срабатывания 2 мм, стандартная мишень — железо 12×12×1 мм
- Напряжение питания DC 12–24 V, двухпроводная DC схема, нормально разомкнутый выход
- Частота срабатывания 800 Hz, время отклика ≈625 μs
- Степень защиты IP67, диапазон рабочих температур 0–120 °C
- Корпус из никелированной латуни, рабочая поверхность PTFE, кабель PVC; комплектуется гайками и шайбой
