Индуктивный бесконтактный датчик CL12-RF2DN2-H
цилиндрическийM12цифровой

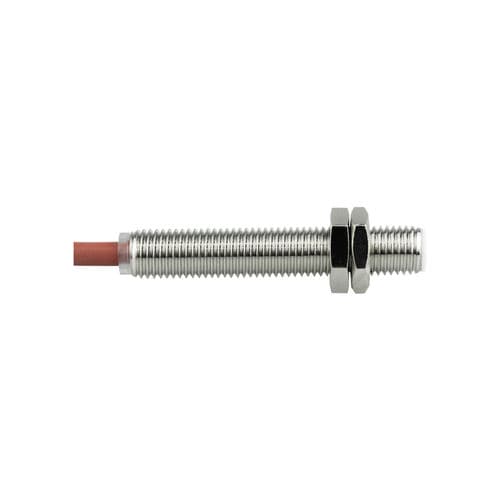

Индуктивный бесконтактный датчик - CL12-RF2DN2-H - CHANKO SENSOR - цилиндрический / M12 / цифровой
Индуктивный бесконтактный датчик - CL12-RF2DN2-H - CHANKO SENSOR - цилиндрический / M12 / цифровой
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте CHANKO SENSOR

Характеристики

Технология
индуктивный
Форма
цилиндрический
Диаметр
M12
Выходной сигнал
с функцией переключения, цифровой, NPN
Напряжение питания
DC, 24 Vcc, 12 Vcc
Монтаж
резьбовой, утопленный
Материал
из латуни, из ПВХ, из ПТФЭ
Уровень защиты
для высоких температур, IP67
Другие характеристики
высокотемпературный
Диапазон измерений

МАКС.: 2 mm
(0,08 in)

МИН.: 0 mm
(0 in)

Температура процесса

МАКС.: 120 °C
(248 °F)

МИН.: 0 °C
(32 °F)

Описание

Обзор
  • Наименование: CL12-RF2DN2/H
  • Серия: индуктивные датчики приближения серии CL12
  • Тип: высокотемпературный вариант
  • Корпус: цилиндрический (M12)
  • Принцип обнаружения: индуктивный


Основные параметры
  • Дальность срабатывания: 2 мм
  • Направление обнаружения: лицевое
  • Частота работы: 800 Гц
  • Время отклика: 625 μs
  • Обнаруживаемый объект: металл
  • Гистерезис: ≤10% от дальности срабатывания
  • Стандартная эталонная мишень: Fe 12×12×1 мм


Механические / электрические параметры
  • Выход: NPN NC (нормально замкнутый)
  • Питание: DC 12–24 В
  • Подключение: трехпроводное постоянного тока
  • Степень защиты: IP67
  • Соединение: литой кабель (длина: 2 м)
  • Тип сигнала: дискретный
  • Крепление: заподлицо/встраиваемое
  • Потребляемый ток: ≤15 mA
  • Индикатор: желтый светодиод выхода
  • Защита: защита от короткого замыкания, защита от перенапряжений
  • Влияние напряжения: при ±15% от номинального напряжения изменение дальности ≤ ±1%
  • Ток нагрузки: ≤100 mA
  • Сопротивление изоляции: ≥50 MΩ (DC 500 V)
  • Ударная прочность: 500 m/s, 3 раза по осям X, Y, Z
  • Диэлектрическая прочность: AC 1000 V 50/60 Hz 1 мин (активные части - корпус)
  • Виброустойчивость: 10–55 Hz, двойная амплитуда 1,5 mm, 2 ч по осям X, Y, Z
  • Вес: 65 г


Материалы и особые требования
  • Корпус: латунь с никелевым покрытием
  • Рабочая поверхность: PTFE (тефлон)
  • Кабель: PVC
  • Особое требование: работа при высокой температуре (окружающая температура: 0–120 °C)


Комплект поставки
  • Гайка ×2
  • Внутренняя зубчатая шайба ×1
  • Сертификат соответствия


Применяемые среды и рекомендованные применения
  • Температура окружающей среды для эксплуатации: 0–120 °C
  • Рекомендуемые примеры применения: 3C электроника, автоматизированные парковки, логистика и складирование (примеры для справки)


Документация и чертежи
  • Страница продукта содержит схему подключения выхода и чертеж габаритов для высокотемпературной версии
  • Доступно: руководство (PDF) и 3D-модель (STP)


Особенности / Технические характеристики
  • Модель: CL12-RF2DN2/H
  • Дальность срабатывания: 2 мм
  • Форма корпуса: M12 цилиндр
  • Выход: NPN NC
  • Питание: DC 12–24 В, трехпроводное
  • Степень защиты: IP67
  • Длина кабеля: 2 м
  • Температурный диапазон: 0–120 °C
  • Частота / время отклика: 800 Гц / 625 μs
  • Материалы: корпус латунь с никелевым покрытием, рабочая поверхность PTFE, кабель PVC
