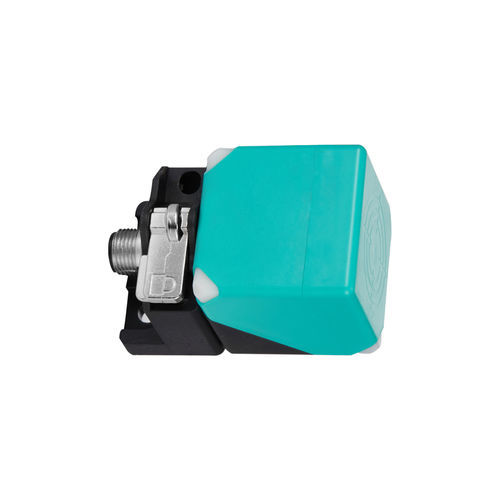

Индуктивный бесконтактный датчик CL40-QN30DP3-AквадратныйPNP12 Vcc
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- PNP
- Напряжение питания
- 24 Vcc, 12 Vcc
- Монтаж
- неутопленный
- Другие характеристики
- 3 провода
- Диапазон измерений
МАКС.: 30 mm
(1,18 in)МИН.: 0 mm
(0 in)- Температура процесса
МАКС.: 70 °C
(158 °F)МИН.: -25 °C
(-13 °F)
Описание
Наименование продукта
CL40-QN30DP3-A/K — датчик приближения серии CL40
Основные характеристики
Механические / электрические параметры
Рабочая среда
Дополнительная информация
Особенности / Технические характеристики
CL40-QN30DP3-A/K — датчик приближения серии CL40
Основные характеристики
- Тип изделия: регулируемая зона срабатывания
- Дальность срабатывания: 30 мм
- Форма корпуса: квадратная
- Принцип обнаружения: индуктивный (индуктивный бесконтактный датчик)
- Габариты: 40×40×57 мм
- Выход: PNP NO/NC
- Длина кабеля: 0,5 м (длина кабеля/провода)
- Направление обнаружения: фронт + верх
- Частота отклика: 40 Гц
- Время отклика: 12,5 мс
- Объект обнаружения: металлические предметы
- Особенность: регулируемая зона срабатывания
- Комплект поставки: сертификат соответствия
- Гистерезис: < 10% от дальности срабатывания
- Стандартный тест-объект: сталь 120×120×1 мм
Механические / электрические параметры
- Тип выхода: PNP NO/NC
- Питающее напряжение: DC 12~24 В
- Тип питания: постоянный ток, три провода
- Степень защиты: IP67
- Способ подключения: разъем
- Тип сигнала: дискретный
- Режим работы: NO / NC
- Способ монтажа: неназемляемый (не встраиваемый)
- Потребляемый ток: <10 mA
- Индикатор: желтый светодиод выхода
- Защитные схемы: защита от короткого замыкания, защита от всплесков питания
- Ток нагрузки: <200 mA
- Сопротивление изоляции: >=50 MΩ (DC500V мегаомметр) между токоведущими частями и корпусом
- Ударная прочность: 500 m/s², 3 раза в направлениях X, Y, Z
- Испытательное напряжение: AC1000 V 50/60 Hz 1 мин между токоведущими частями и корпусом
- Вибрационная прочность: 10–55 Hz двойная амплитуда 1,5 mm, направления X, Y, Z в течение 2 ч
Рабочая среда
- Температура эксплуатации: -25 ~ 70 ℃
- Влажность эксплуатации/хранения: 35–95% RH (без конденсата)
Дополнительная информация
- Поставляется с диаграммой подключения/выхода и чертежом габаритных размеров
- Инструкция по эксплуатации (руководство) доступна для скачивания
Особенности / Технические характеристики
- Модель: CL40-QN30DP3-A/K, серия CL40
- Объект обнаружения: металл (стандартная контрольная пластина 120×120×1 мм)
- Дальность срабатывания: 30 мм, гистерезис < 10% от дальности срабатывания
- Питание: DC 12~24 В, три провода DC, выход PNP
- Защита и надежность: IP67, защита от короткого замыкания и перенапряжения, диэлектрическая прочность AC1000 V 1 мин
- Адаптация к среде: температура эксплуатации -25~70 ℃, влажность 35–95% RH (без конденсации)
- Габариты и монтаж: 40×40×57 мм, не встраиваемый монтаж
- Электрические характеристики: частота отклика 40 Гц, время отклика 12,5 мс, ток нагрузки <200 mA, потребляемый ток <10 mA
