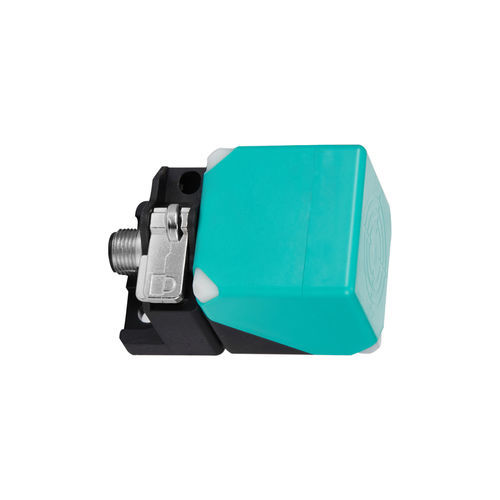

Индуктивный бесконтактный датчик CL40-QF15DN3-A/Kквадратныйс функцией переключенияNPN
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- индуктивный
- Форма
- квадратный
- Выходной сигнал
- с функцией переключения, NPN
- Напряжение питания
- 24 Vcc, 12 Vcc
- Монтаж
- утопленный
- Уровень защиты
- IP67
- Другие характеристики
- 3 провода
- Диапазон измерений
МИН.: 0 mm
(0 in)МАКС.: 15 mm
(0,59 in)- Температура процесса
МИН.: -25 °C
(-13 °F)МАКС.: 70 °C
(158 °F)
Описание
Описание продукта
Технические характеристики
Механические / электрические параметры
Рабочая среда
Комплектность и документация
- Модель: CL40-QF15DN3-A/K
- Серия: датчики приближения CL40
- Тип: переменная поверхность детектирования
- Принцип: индуктивный
- Дистанция срабатывания: 15 мм
- Форма: квадрат
- Габариты: 40 × 40 × 57 мм
- Выход: NPN NO/NC
Технические характеристики
- Длина кабеля: 0,5 м
- Направление детекции: спереди + сверху
- Частота срабатывания: 40 Гц
- Время срабатывания: 12,5 ms
- Объект обнаружения: металл
- Гистерезис: < 10% от дистанции срабатывания
- Стандартный образец: железо 45 × 45 × 1 мм
- Комплектация: сертификат
Механические / электрические параметры
- Тип выхода: NPN NO/NC
- Питание: DC 12–24 V
- Схема подключения: DC 3-проводная
- Степень защиты: IP67
- Соединение: разъем
- Тип сигнала: дискретный
- Режим работы: нормально открытый / нормально закрытый
- Крепление: заподлицо / встроенное
- Потребляемый ток: < 10 mA
- Индикатор: желтый индикатор выхода
- Защиты: защита от короткого замыкания и скачков напряжения
- Ток нагрузки: < 200 mA
- Сопротивление изоляции: > 50 MΩ (DC 500 V)
- Испытательное напряжение: AC 1000 V 50/60 Hz 1 мин (между токоведущими частями и корпусом)
- Устойчивость к ударам: 500 m/s направления X, Y, Z ×3
- Устойчивость к вибрации: 10–55 Hz двойная амплитуда 1,5 mm направления X, Y, Z 2 ч
Рабочая среда
- Температура эксплуатации: -25 ~ 70 °C
- Влажность при эксплуатации/хранении: 35–95% RH (без конденсата)
Комплектность и документация
- Руководство (PDF)
- 3D-модель (STP)
