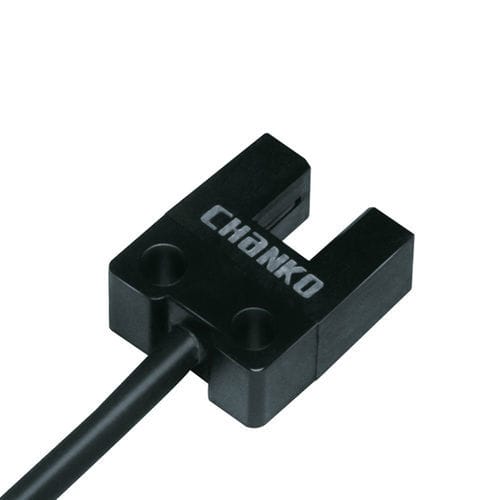

Фотоэлектрический обнаружитель тип заграждения CPG-TF05N3Uинфракрасныйиз пластмассыдля небольших деталей
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- тип заграждения
- Тип пучка
- инфракрасный
- Другие характеристики
- из пластмассы
- Применение
- для небольших деталей, для логистики
- Максимальная нагрузка
МИН.: 0 mm
(0 in)МАКС.: 5 mm
(0,2 in)
Описание
Семейство продуктов
Ключевые характеристики
Комплектность
Стандартный объект обнаружения
Материалы
Механические / электрические параметры
Рабочая среда
Рекомендуемые применения
Технические характеристики
- Серия CPG — щелевой фотоэлектрический датчик (U‑тип), проходящий луч
Ключевые характеристики
- Дальность обнаружения: 0–5 мм
- Конструкция щели: U‑щель (ширина 5 мм)
- Принцип обнаружения: сквозное (through-beam)
- Длина кабеля: 1 м (формованный)
- Направление обнаружения: поверхность щели
- Частота срабатывания: 1000 Гц
- Время отклика: 500 µs
- Источник света: инфракрасный
- Выход: NPN NO/NC
- Питание: DC 5–24 В
Комплектность
- Руководство по эксплуатации, сертификат соответствия
Стандартный объект обнаружения
- Непрозрачные объекты размером более 2 × 0,8 мм
Материалы
- Корпус: PBT
- Оптические элементы (линза/излучатель/приемник): поликарбонат
- Кабель: PVC
Механические / электрические параметры
- Тип выхода: NPN NO/NC
- Напряжение питания: DC 5–24 В
- Схема питания: 4‑проводная DC
- Степень защиты: IP50
- Соединение: формованный кабель
- Тип сигнала: переключающий
- Режимы работы: Light ON / Dark ON
- Потребляемый ток: < 35 mA
- Индикатор: красный светодиод (горит при приеме света)
- Защита: защита от короткого замыкания
- Оставочное напряжение: ≤ 0,8 В (при нагрузке 100 mA), ≤ 0,4 В (при нагрузке 40 mA); для PNP с открытым коллектором DC 5–24 В ≤ 50 mA оставочное напряжение ≤ 0,8 В (при нагрузке 50 mA)
- Ток нагрузки: см. спецификацию по оставочному напряжению (подробные значения на странице данных)
- Устойчивость к удару: 300 m/s², направления X/Y/Z, 3 раза в каждую сторону
- Устойчивость к вибрации: 20–2000 Гц, амплитуда 1,5 мм, направления X/Y/Z, по 2 ч в каждую
- Вес: ≈ 19 г
Рабочая среда
- Температура окружающей среды: -25 °C до 55 °C
- Влажность: 5–95% RH (без конденсации, без замерзания)
- Освещённость: ≤ 1000 lx
Рекомендуемые применения
- Электронная промышленность 3C (сборка и контроль)
- Автоматизированные парковочные системы
- Логистика и автоматизация складов
Технические характеристики
- Модель: CPG-TF05N3U
- Тип: щелевой фотоэлектрический датчик (U‑тип), through-beam
- Дальность обнаружения: 0–5 мм
- Ширина щели: 5 мм
- Частота срабатывания: 1000 Гц
- Время отклика: 500 µs
- Питание: DC 5–24 В
- Выход: NPN NO/NC
- Степень защиты: IP50
- Длина кабеля: 1 м
- Материалы: корпус PBT; оптические части поликарбонат; кабель PVC
- Вес: ≈ 19 г
