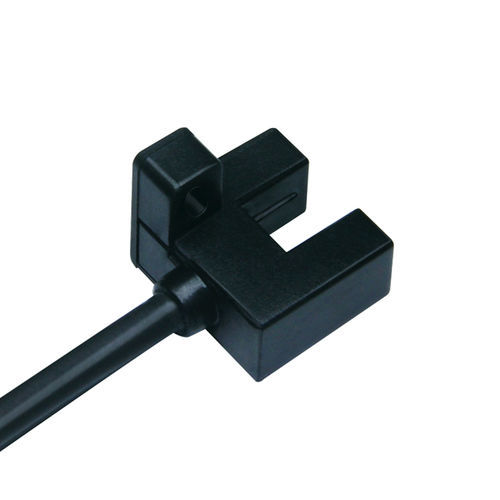

Фотоэлектрический обнаружитель тип заграждения CPG-TF05N3F1инфракрасныйдля логистикидля распознавания объектов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- тип заграждения
- Тип пучка
- инфракрасный
- Применение
- для распознавания объектов, для логистики
- Максимальная нагрузка
МАКС.: 5 mm
(0,2 in)МИН.: 0 mm
(0 in)
Описание
Обзор продукта
Технические характеристики
Механические / электрические параметры
Рабочая среда
Комплект поставки
Рекомендуемые применения
Характеристики / спецификации (сводка)
- Модель: CPG-TF05N3F1
- Серия: фотоэлектрические датчики серии CPG
- Дальность обнаружения: 0–5 мм
- Конструкция: щелевой тип
- Принцип обнаружения: сквозной луч (передающая схема)
- Ширина щели: 5 мм
- Выход: NPN NO/NC
- Напряжение питания: DC 5–24V
Технические характеристики
- Дальность обнаружения: 0–5 мм
- Конструкция: щель, ширина 5 мм
- Принцип: сквозной луч
- Длина кабеля: 1 м
- Направление обнаружения: поверхность щели
- Частота отклика: 1000 Гц
- Время отклика: 500 μs
- Специальный тип: F1
- Источник света: инфракрасный
- Комплект поставки: руководство по эксплуатации, сертификат соответствия
- Стандартный детектируемый объект: непрозрачный объект ≥ 2 × 0,8 мм
- Материалы: корпус PBT; оптические элементы, излучатель/приемник поликарбонат; кабель PVC
Механические / электрические параметры
- Выход: NPN NO/NC (коммутационный выход)
- Питание: DC 5–24V, четырехпроводное DC
- Степень защиты: IP50
- Подключение: формованный кабель
- Тип сигнала: переключающийся
- Режимы работы: Light ON / Dark ON
- Потребляемый ток: <35 mA
- Индикатор: красный светодиод (горит при попадании света)
- Защита: защита от короткого замыкания
- Остаточное напряжение: <0,8 В при нагрузке 100 mA; <0,4 В при 40 mA; для PNP с открытым коллектором DC5–24V ≤50 mA остаточное напряжение <0,8 В при 50 mA
- Ток нагрузки: см. спецификации по остаточному напряжению/току нагрузки
- Ударопрочность: 300 m/s², X/Y/Z по 3 раза
- Виброустойчивость: 20–2000 Гц, амплитуда 1,5 мм, X/Y/Z по 2 ч
- Вес: ок. 19 г
Рабочая среда
- Рабочая температура: -25 °C до 55 °C
- Рабочая влажность: 5–95% RH (без конденсата, без обледенения)
- Освещенность: ≤1000 lx
Комплект поставки
- Руководство по эксплуатации
- Сертификат соответствия
Рекомендуемые применения
- Применения обнаружения в электронике 3C, автоматизированных парковках, логистике и складировании
Характеристики / спецификации (сводка)
- Модель: CPG-TF05N3F1
- Серия: CPG
- Дальность обнаружения: 0–5 мм
- Конструкция: щель, ширина 5 мм
- Принцип: сквозной луч, инфракрасный источник
- Выход: NPN NO/NC (коммутация)
- Питание: DC 5–24V, четырехпроводное
- Подключение: формованный кабель (1 м)
- Частота / время отклика: 1000 Гц / 500 μs
- Степень защиты: IP50
- Режимы работы: Light ON / Dark ON
- Потребляемый ток: <35 mA
- Индикатор: красный светодиод (горит при приеме)
- Защита и надежность: защита от короткого замыкания; удар 300 m/s²; вибрация 20–2000 Гц
- Материалы: корпус PBT; оптические элементы поликарбонат; кабель PVC
- Стандарт детектирования: ≥2 × 0,8 мм непрозрачный
- Условия эксплуатации: -25 °C до 55 °C, 5–95% RH, освещенность ≤1000 lx
- Комплект: руководство по эксплуатации, сертификат соответствия
