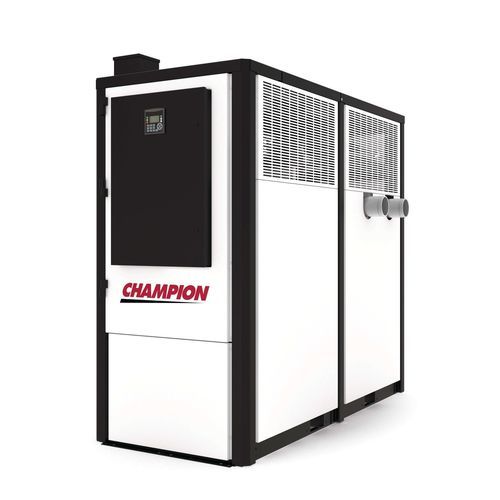

Осушитель сжатого воздуха охлаждением XCCYA

с термической массой

Обзор
Серия XCCYA — это циклический рефрижераторный осушитель воздуха для промышленных систем сжатого воздуха, обеспечивающий стабильную точку росы 39°F (≈4°C) и модельный диапазон производительностей от 10 до 1200 SCFM. В моделях 300–800 SCFM применяется низкоглобальный хладагент R513A, в моделях 1000–1200 SCFM — R454B, что снижает воздействие на климат при сохранении качества технологического воздуха и надежности системы.

Конструктивные особенности

• Диапазон производительности: 10–1200 SCFM (в зависимости от модели)
• Встроенные предварительные и постфильтры
• Низко‑GWP хладагенты: R513A для 300–800 SCFM; R454B для 1000–1200 SCFM
• Повышенная энергоэффективность: минимум на 10% лучше по сравнению с устаревшими осушителями
• Сниженное энергопотребление у крупных средних моделей (500–800 SCFM)
• Меньшее падение давления за счет улучшенной внутренней гидродинамики
• Точка росы 39°F (PDP) для стабильного удаления влаги
• Сертификации: UL 60335‑1, UL 60335‑2‑40, CSA 22.2

Преимущества
Серия XCCYA обеспечивает надежное осушение и снижение эксплуатационных затрат благодаря оптимизированному теплообмену и управляемому циклированию. Ключевые преимущества для промышленных пользователей:

• Оптимальное энергопотребление за счет запатентованного теплообменника и схемы precooler/reheater в сочетании с низко‑GWP хладагентами
• Хранение холодовой энергии в виде тепловой массы для уменьшения времени работы компрессора осушителя
• Электронный дренаж без потерь предотвращает утечку сжатого воздуха при удалении конденсата
• 100% антикоррозионная конструкция для оптимального теплообмена в жестких условиях
• Теплообменники воздушной цепи обеспечивают высокий коэффициент теплоотдачи при низком падении давления, гарантируя стабильный точка росы класса ISO 4

Производительность — Технические данные
Таблица: МОДЕЛЬ | SCFM* | NM3/H | PSI | НАПРЯЖЕНИЯ | ПОДКЛЮЧЕНИЕ ВХОД/ВЫХОД | Мощность (kW) | Хладагент | W (in) | D (in) | H (in) | W (mm) | D (mm) | H (mm) | Вес при отгрузке (LBS) | Вес при отгрузке (KG)
XCCYA300A | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 2.4 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 875 | 397
XCCYA300W | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 1.5 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 815 | 370
XCCYA400A | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 3 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 895 | 406
XCCYA400W | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 1.9 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 840 | 381
XCCYA500A | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.7 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1341 | 608
XCCYA500W | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1299 | 589
XCCYA600A | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.9 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1366 | 620
XCCYA600W | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.6 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1325 | 601
XCCYA700A | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 4.4 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1391 | 631
XCCYA700W | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 1.7 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1349 | 612
XCCYA800A | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 4.8 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1416 | 643
XCCYA800W | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1376 | 625
XCCYA1000A | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 11 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1000W | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 9.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 1833.9 | 1964 | 891
XCCYA1200A | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 12.3 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1200W | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 10.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 2095.5 | 1833.9 | 891

Технические характеристики

• Тип продукта: циклический рефрижераторный осушитель
• Диапазон производительности: 10–1200 SCFM (в зависимости от модели)
• Точка росы: 39°F PDP (стабильная)
• Хладагенты: R513A (300–800 SCFM) и R454B (1000–1200 SCFM)
• Энергоэффективность: ≥10% улучшение по сравнению с устаревшими осушителями; сниженное потребление у крупных средних моделей
• Внутренняя конструкция: запатентованный теплообменник с precooler/reheater для эффективного теплообмена и низкого падения давления
• Конструкция: 100% антикоррозионные материалы
• Сертификации: UL 60335‑1, UL 60335‑2‑40, CSA 22.2
• Типичное питание, указанное в таблице: 460/3/60 (в зависимости от модели)
