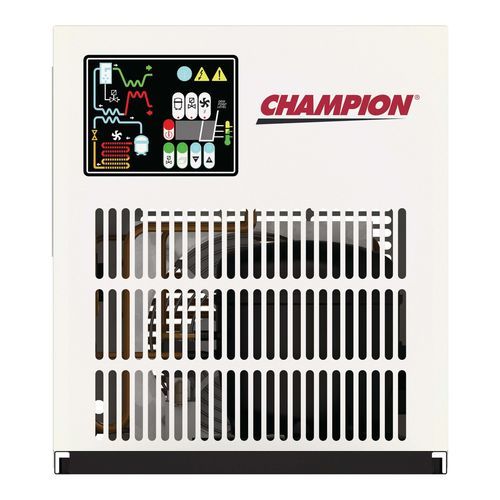

Осушитель сжатого воздуха охлаждением CGD

компактный

Обзор продукта
Серия CGD представляет собой рефрижераторные осушители воздуха, обеспечивающие качество воздуха по ISO 8573-1 с точкой росы под давлением обычно класса 4–5. Используется низко-GWP хладагент R513A, паянные алюминиевые теплообменники и конструкция с низким падением давления для энергоэффективной сушки сжатого воздуха. Доступные производительности: 7–50 SCFM. Соответствуют стандартам безопасности UL и CSA, ETL-сертификация по UL60335-1 & 60335-2-40.

Особенности

• Применяется хладагент R513A с пониженным Global Warming Potential (GWP).
• Клапан постоянного давления обеспечивает стабильную работу при изменяющейся нагрузке.
• Паянный алюминиевый теплообменник — компактный и коррозионно-стойкий.
• Низкое падение давления снижает энергопотребление.
• Упрощённая конструкция облегчает обслуживание.
• Сертификация: ETL по UL60335-1 & 60335-2-40; соответствует стандартам UL и CSA.

Преимущества

• Использование хладагента с низким GWP помогает соответствовать целям по устойчивому развитию и нормативным требованиям.
• Стабильный контроль давления снижает разброс технологического процесса и поддерживает постоянную работу последующего оборудования.
• Паянный алюминиевый теплообменник повышает срок службы и тепловую эффективность.
• Линейка моделей (7–50 SCFM) подходит для малых и средних промышленных систем сжатого воздуха.
• Компактная, удобная в обслуживании конструкция снижает время простоя и трудозатраты на обслуживание.

Характеристики (таблица)
Модель | Расход на входе SCFM* | Падение давления PSID | Напряжения | РАЗМЕР ПОДКЛЮЧЕНИЯ ВОЗДУХА IN/OUT | Потребляемая мощность kW | Хладагент | W (IN.) | D (IN.) | H (IN.) | Вес отгрузки LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

Технические характеристики

• Brand: Champion Pneumatic
• Обозначение / Серия: CGD Series
• Хладагент: R513A (низкий GWP)
• Качество воздуха: ISO 8573-1, точка росы под давлением класс 4–5
• Диапазон производительностей: модели от 7 до 50 SCFM
• Теплообменник: Паянный алюминиевый теплообменник
• Конструкция: Низкое падение давления для энергоэффективности; упрощённая конструкция для облегчённого обслуживания
• Клапан: Клапан постоянного давления для стабильной работы
• Сертификация: ETL сертифицировано по UL60335-1 & 60335-2-40; сертифицировано по стандартам UL и CSA
• Типичные входные соединения: 3/8" MNPT или 1/2" FNPT в зависимости от модели
• Типичные напряжения: 115/1/60 (см. таблицу моделей)
