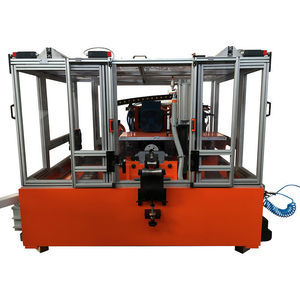

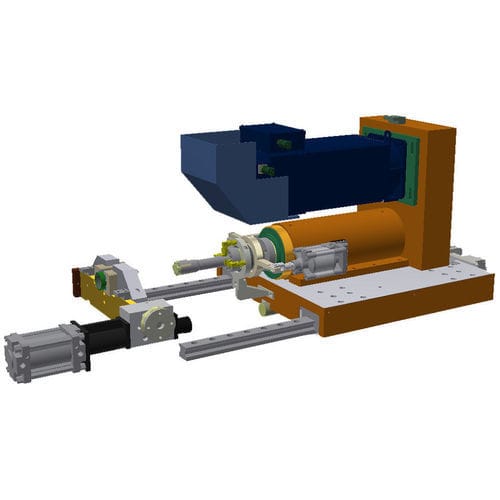

Станок для нарезания резьбы ЧПУ RB EVOL

бесщеточныйс двигателемвинтовой

Основные характеристики

• Базовый вес: 3400 кг
• Максимальная установленная мощность: 25 кВт
• Напряжение: 400 В, 50 Гц
• Сжатый воздух: 8 бар
• Длина нарезки резьбы: 0–400 мм
• 4-осевой ЧПУ с числовой ходовой винтовой передачей
• Бесщеточный векторный двигатель
• Линейные направляющие на крупных рельсах
• Съёмные, заточиваемые режущие инструменты из быстрорежущей стали (HSS)
• Пользовательский интерфейс, не требующий навыков программирования

Описание
Специализированный ЧПУ-станок для нарезания внутренней резьбы без вращения детали. Система выполняет нарезание резьбы внутри труб и втулок, используемых, например, в опорах и подпорках.

Специальная головка для нарезания резьбы с выдвижной зубчатой частью обеспечивает быстрое возвращение инструмента в конце операции без разворота вращения шпинделя, что сокращает время цикла и снижает механические нагрузки на деталь.

Режущие инструменты из быстрорежущей стали (HSS) съёмные и затачиваемые, что увеличивает срок службы инструмента. Панель управления проста в освоении и не требует глубоких навыков программирования, что облегчает обучение операторов и интеграцию в производственную линию.

RB EVOL доступен в нескольких конфигурациях и может быть адаптирован под требования производства с помощью опций.

Преимущества

• Специализированная машина для нарезания резьбы с инструментом с выдвижной зубчатой частью
• Длина нарезки резьбы регулируется от 0 до 400 мм
• 4-осевой ЧПУ с числовой ходовой винтовой передачей и бесщеточным векторным двигателем для высокой точности
• Линейные направляющие на крупных рельсах для стабильного и точного перемещения
• Управление программами производства для повторяемых циклов
• Контроль износа инструмента для планового обслуживания

Документация и мультимедиа
Технический паспорт доступен в формате PDF.
Демонстрационное видео доступно (YouTube).

Технические характеристики

• Модель: RB EVOL (для внутренней резьбы)
• Базовый вес: 3400 кг
• Максимальная установленная мощность: 25 кВт
• Напряжение: 400 В, 50 Гц
• Сжатый воздух: 8 бар
• Длина нарезки резьбы: 0–400 мм
• Оси: 4-осевой ЧПУ
• Привод/обратная связь: числовая ходовая винтовая передача; бесщеточный векторный двигатель
• Направляющие: линейные направляющие на крупных рельсах
• Головка для нарезания резьбы: выдвижная зубчатая часть, позволяющая быстро возвращать инструмент без изменения направления вращения
• Инструменты: съёмные режущие инструменты из быстрорежущей стали (HSS), затачиваемые
• Управление: пользовательский интерфейс, не требующий навыков программирования
• Конфигурация: несколько конфигураций доступны; станок настраивается под потребности производства
