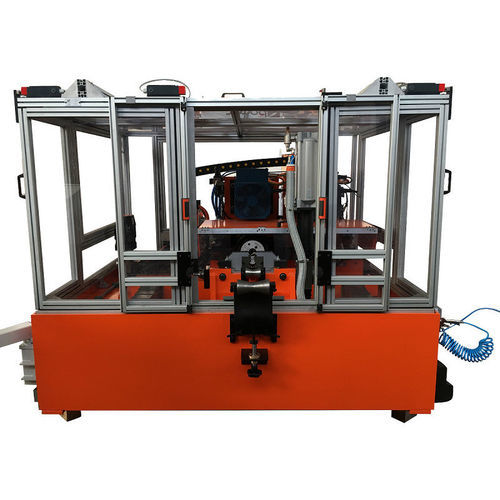

Автоматический трубонарезной станок RB EVOL

Обзор
CNC-продукционная машина для изготовления наружной резьбы методом обработки (peeling) или деформации (вальцевание) без вращения заготовки.
Стержень фиксируется, поэтому его длина не является ограничением. Два рабочих шпинделя на крестовом столе передают различные инструменты на ось одной или нескольких самоцентрирующихся тисков. Остановка заготовки между штифтами и автоматическая корректировка её положения выполняются в зависимости от требуемой длины резьбы. Операционная панель проста в использовании и не требует навыков программирования. Возможны разные конфигурации для peeling и вальцевания.

Кастомизация
Машина настраиваемая и может быть доработана или модернизирована в соответствии с требованиями производства.

Основные характеристики

• Базовый вес: 4500 kg
• Максимальная установленная мощность: 55 kW
• Напряжение: 400 V 50 Hz
• Подача воздуха: 8 bar

Описание
RB EVOL разработана для производства наружной резьбы на фиксированных стержнях методом обработки (peeling) или деформации (вальцевание). Два шпинделя на крестовом столе обеспечивают передачу инструмента к одной или нескольким самоцентрирующимся тискам. Автоматическая остановка и позиционирование управляются в соответствии с требуемой длиной резьбы. Панель управления удобна для оператора и не требует навыков программирования. Предлагаются различные конфигурации для peeling и вальцевания; машина может быть адаптирована под конкретные производственные циклы.

Преимущества

• Машина для peeling и вальцевания для длинных стержней
• Длина резьбы от 0 до 400 мм
• Нет ограничения по длине обрабатываемого стержня
• 4-осевой CNC, цифровой ходовой винт, безщеточные векторные двигатели
• Линейные направляющие на крупных рельсах
• Управление программами производства
• Управление стартами резьбы

Технические характеристики

• Модель: RB EVOL
• Базовый вес: 4500 kg
• Максимальная установленная мощность: 55 kW
• Напряжение: 400 V, 50 Hz
• Подача воздуха: 8 bar
• Диапазон длины резьбы: 0–400 mm
• Режимы работы: peeling (обработка) и вальцевание (деформация)
• Обработка заготовки: фиксированный стержень с самоцентрирующимися тисками; два рабочих шпинделя на крестовом столе
• Управление: 4-осевой CNC с цифровым ходовым винтом; безщеточные векторные двигатели
• Направляющие: линейные направляющие на крупных рельсах
• Управление производством: программы и управление стартами резьбы
• Кастомизация: конфигурируемая и масштабируемая под производственные требования
