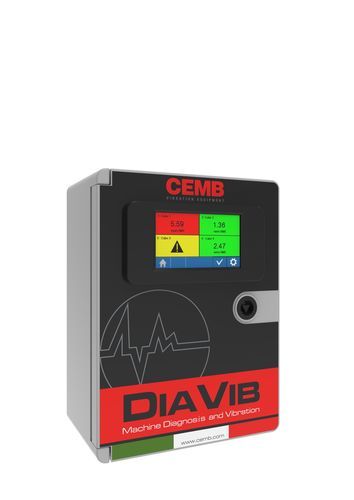

Система наблюдения вибрации DIAVIB

состояния и диагностикисостояния станкаускорения

Обзор
Система мониторинга вибраций на основе измерения, отображения и анализа вибраций для выявления аномалий, оптимизации технического обслуживания, повышения эффективности процессов и сокращения простоя оборудования.

Доступные конфигурации

• PROVIB – L (локальный блок) — управляет до 8 триосными датчиками CUBE
• PROVIB – M (мастер‑блок) — управляет до 5 локальными блоками с общим числом CUBE до 24
• PROVIB – C (комби‑блок) — сочетает функции локального и мастер‑блока

Преимущества

• Простая установка: минимальная проводка, не требуется дополнительное ПО или лицензии
• Компактность, модульность и гибкость: подходит для установок разных размеров и конфигураций
• Операционная эффективность: снижает время простоя и затраты на обслуживание, повышая общую производительность
• Безопасность: защита данных с помощью шифрованных ключей, безопасные протоколы и многоуровневый доступ

Технические данные (кратко)
PROVIB - L
Размеры (мм): 330 x 250 x 130
Климатические характеристики: IP 65, ABS/полиэстер - для улицы, не под прямым солнцем
Питание: 110-230 VAC (1 A)
Управляемые датчики CUBE: 8 (локальные)
Управляемые локальные блоки: -
Ethernet‑порты: 1 (LAN)
EDGE‑вычисления: -
Локальное хранение данных: -
Web Dashboard: -
Доступ к облаку: -
Беспроводная связь: -
Touch Panel Display (опция): 4.3” (для локальных CUBE) Значения в реальном времени - Тренд (последние 24 ч)
Доп. функции: Диагностика машины - Управление тревогами - Конфигурации CUBE

PROVIB - M
Размеры (мм): 400 x 300 x 190
Климатические характеристики: IP 65, ABS/полиэстер - для улицы, не под прямым солнцем
Питание: 110-230 VAC (3 A)
Управляемые датчики CUBE: 24 (удалённые)
Управляемые локальные блоки: 5
Ethernet‑порты: 2 (LAN‑WAN)
EDGE‑вычисления: Да (AL300)
Локальное хранение данных: 4 GB RAM + 8 GB FLASH (расширяемое)
Web Dashboard: Расширенный анализ вибраций - Тренд - FFT Waterfall - Диагностика машины
Доп. функции: Управление тревогами - Статистика - Экспорт данных и резервное копирование
Доступ к облаку: Да, доступно по подписке (тот же интерфейс, что и Web Dashboard)
Беспроводная связь: Wi‑Fi - 3G/4G модем (опция)
Touch Panel Display (опция): -

PROVIB - C
Размеры (мм): 400 x 300 x 190
Климатические характеристики: IP 65, ABS/полиэстер - для улицы, не под прямым солнцем
Питание: 110-230 VAC (3 A)
Управляемые датчики CUBE: 24 (включая до 8 локальных)
Управляемые локальные блоки: 5
Ethernet‑порты: 2 (LAN‑WAN)
EDGE‑вычисления: Да (AL300)
Локальное хранение данных: 4 GB RAM + 8 GB FLASH (расширяемое)
Web Dashboard: Расширенный анализ вибраций - Тренд - FFT Waterfall - Диагностика машины
Доп. функции: Управление тревогами - Статистика - Экспорт данных и резервное копирование
Доступ к облаку: Да, доступно по подписке (тот же интерфейс, что и Web Dashboard)
Беспроводная связь: Wi‑Fi - 3G/4G модем (опция)
Touch Panel Display (опция): 4.3” (для локальных CUBE) Значения в реальном времени - Тренд (последние 24 ч)

Примечания
Кабельные вводы поставляются раздельно и должны быть установлены монтажником.
В комплекте с модемом SIM‑карта не поставляется и предоставляется заказчиком.

Особенности / технические спецификации

• Степень защиты: IP 65 (ABS/полиэстер), подходит для наружного применения, но не для прямого солнечного воздействия
• Питание: 110-230 VAC (зависит от версии, напр. 1 A для L, 3 A для M/C)
• Емкость датчиков: от 8 (локально) до 24 (удалённо/всего) в зависимости от конфигурации
• Сети: Ethernet‑порты (1 для L; 2 LAN‑WAN для M/C), Wi‑Fi и опциональный 3G/4G модем
• EDGE‑вычисления: присутствуют в версиях M и C (модуль AL300)
• Локальное хранилище: 4 GB RAM + 8 GB FLASH (расширяемое) в M и C
• Web Dashboard: расширенный анализ вибраций, тренды, FFT Waterfall, диагностика машины, управление тревогами, статистика, экспорт данных и резервное копирование (полный функционал в M/C)
• Доступ к облаку: доступен по подписке (тот же интерфейс, что и Web Dashboard)
• Опциональный сенсорный дисплей: 4.3” для отображения локальных значений в реальном времени и трендов (24 ч)
