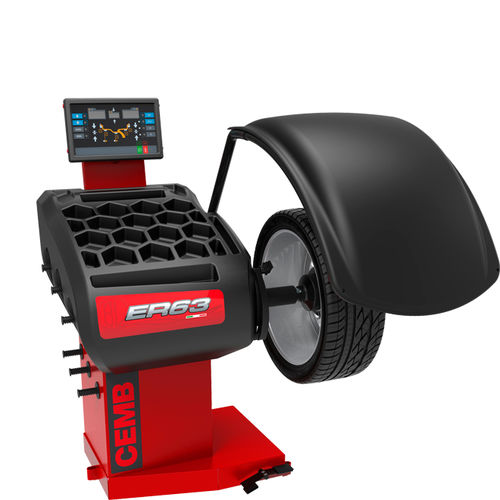

Устройство для балансировки колес для легковых автомобилей ER63

автоматическоеавтоматизированное

Обзор продукта
Надежный и точный цифровой стенд для балансировки колес для повседневного использования. ER63 спроектирован для обеспечения высокой точности, удобства оператора и ежедневной надежности — идеально для профессиональных мастерских.

Ключевые характеристики

• 17” цифровой интерфейс с четкой интуитивной графикой для ускоренной работы
• Автоматический штанген-измеритель для расстояния и диаметра диска (до 28”)
• LA сонара для быстрой бесконтактной измерения ширины
• Электромагнитный тормоз для точной фиксации колеса в точке коррекции
• Automatic Approach обеспечивает позиционирование колеса примерно за 15° до зоны нанесения груза
• LED-подсветка для улучшенной видимости внутри диска
• AutoAdaptive Mode, рассчитывающий динамическую толерантность на основе характеристик колеса

Конфигурации

• Версия EVO – с лазерной линией для направленного нанесения клеевых грузов внутри диска
• Версия SPOTTER – с высокоточным Laser Spotter, определяющим точную точку коррекции и поддерживающим OPB (One Plane Balancing) для оптимальных результатов

Дополнительные функции

• Automatic Approach: автоматически позиционирует колесо на ~15° перед точкой коррекции, упрощая и ускоряя нанесение груза; кнопка перерасположения перемещает колесо к второй точке коррекции после исправления в первой плоскости
• AutoAdaptive Mode: перерасчитывает допуск для каждого колеса, получая его вес и размеры, чтобы устранить вибрации, ощущаемые на руле, и оптимизировать время балансировки
• Laser Spotter: указывает точное место внутри диска для нанесения клеевых грузов; работает совместно с электромагнитным тормозом для фиксации колеса в точном угловом положении дисбаланса
• OPB (One Plane Balancing): функция, корректирующая статический дисбаланс с помощью одного противовеса, при этом динамический дисбаланс удерживается в пределах допуска, что сокращает время балансировки и расход грузов
• Доступна пневматическая или ручная фиксация колеса (версии SE)

Стандартные аксессуары

• 41FF83146 – Быстрая гайка GL40: быстрая гайка GL40 с втулкой и резиновым защитным кольцом
• 41FF034417 – Быстрозажимная втулка SE2: набор, состоящий из кольца, быстрозажимной втулки SE2, распорной втулки SE
• 41FF034416 – Набор из 3 конусов, клещей и груза: набор из 3 конусов Ø 45÷110 мм, клеща-молотка и противовеса 60 г
• 46FC77653 – Штангенциркуль: ручной калибр для измерения ширины

Опциональное оборудование

• 900ZERSAD – ZEROWEIGHT STAND ALONE: профессиональный автоматический подъемник колес (макс. грузоподъемность 80 кг), PLC и интегрированная пневматическая система
• 900EASYWB – EASYWEIGHT: профессиональный механический подъемник колес, эффект нулевого веса управляется механически сжатым воздухом
• 41FFA6478 – SRU 345: адаптер для балансировочных стендов с ручной фиксацией для дисков с 3, 4, 5 и 6 отверстиями (регулируемый диаметр окружности отверстий 75–210 мм)
• 41FFA5298 – SRU 345/SE: адаптер для пневматических стендов с фиксацией для дисков с 3, 4, 5 и 6 отверстиями
• 41FF42048 – UH20/2: универсальный адаптер для колес с 3–6 отверстиями (Ø шагу отверстий 95–210 мм) с высокоточным задним центрирующим двойным конусом
• 41FF53550 – Комплект VL/2-GG-G40: комплект для Ford pick-up и других полноприводных автомобилей (Ø 97–180 мм)
• 40FF048781 – Двухсторонний конус: для центрального отверстия Ø 100–194 мм

Технические характеристики

• Питающее напряжение однофазное: 230V/1ph/50 Hz или 115V/1ph/60 Hz
• Макс. потребляемая мощность: 0,65 kW
• Скорость балансировки: 100 об/мин
• Цикл измерения для колеса 15 kg (33 lb): 4.7 s
• Погрешность измерения: 1 g
• Средний уровень шума: < 70 dB(A)
• Диапазон установки ширины обода: 1.5” ÷ 20” / 40 ÷ 510 mm
• Диапазон установки диаметра обода: 10” ÷ 30” / 265 ÷ 765 mm
• Мин./Макс. давление сжатого воздуха: 7 ÷ 10 kg/cm² (~ 0.7 ÷ 1 MPa / 7 ÷ 10 bar / 105 ÷ 145 psi)
• Макс. вес колеса: < 75 kg
• Вес машины: 120 kg
