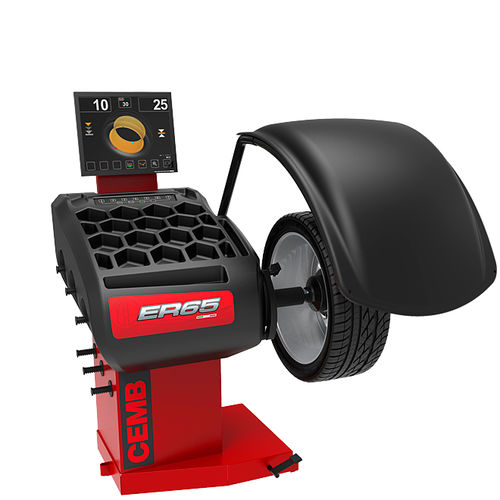

Устройство для балансировки колес для легковых автомобилей ER65

автоматическоес сенсорным экраномавтоматизированное

Обзор продукта
ER65 — это балансировочный станок для колес, разработанный для сочетания точности, эргономичной работы и автоматизации, чтобы упростить ежедневные процессы в загруженных мастерских. Оснащён 17" сенсорным экраном, лазерным позиционированием и адаптивным расчётом допусков для эффективного балансирования.

Основные характеристики

• 17" сенсорный интерфейс для быстрой и удобной работы
• Автоматический калибр для измерения расстояния и диаметра (до 28")
• LA-зонд для быстрого автоматического определения ширины
• Электромагнитный тормоз для точной фиксации колеса в позиции коррекции
• Automatic Approach для позиционирования колеса в пределах 15° от точки нанесения груза
• Светодиодная подсветка для улучшения видимости внутри диска
• Режим AutoAdaptive для расчёта допуска в реальном времени на основе характеристик колеса

Доступные версии

• Версия EVO – оснащена лазерной линией для удобного и точного нанесения клейких грузов
• Версия SPOTTER – оснащена Laser Spotter для точечной коррекции и включает OPB (One Plane Balancing)

Варианты фиксации
ER65 EVO и ER65 SPOTTER предлагаются с ручной или пневматической фиксацией колеса (версия -SE).

Детали функций
Automatic Approach — как это работает
После завершения измерительного оборота колесо автоматически останавливается примерно за 15° до точки коррекции, позволяя оператору точно установить груз с минимальными усилиями. После коррекции первой плоскости нажатие кнопки репозиционирования перемещает колесо ближе ко второй точке коррекции.
Преимущества:

• Уменьшает расстояние между точкой остановки и точкой нанесения груза
• Минимизирует время ручного позиционирования
• Увеличивает общую скорость процесса балансировки
• Повышает операционную эффективность, особенно на средне- и начального уровня балансировочных станках

AutoAdaptive Mode — как это работает
Режим AutoAdaptive получает вес и размеры каждого колеса и пересчитывает значение допуска для устранения вибраций, ощущаемых на руле. В отличие от фиксированных порогов остаточного дисбаланса, он адаптирует допуск к весу и геометрии колеса, чтобы обеспечить комфорт вождения и оптимизировать время балансировки.
Преимущества:

• Устраняет вибрации, ощущаемые на руле
• Обеспечивает максимальный комфорт вождения
• Оптимизирует время балансировки
• Работает в связке с программой OPB

Laser Spotter — как это работает
Laser Spotter указывает область диска, где будет исправляться дисбаланс, и точно показывает, куда внутри диска наносить клейкие грузы; в сочетании с электромагнитным тормозом это устраняет угловые ошибки позиционирования, делая балансировку быстрее и точнее.
Преимущества:

• Точно указывает точку нанесения груза
• Минимизирует ошибки позиционирования
• Ускоряет процесс балансировки
• Облегчает работу оператора

OPB — One Plane Balancing
OPB корректирует статический дисбаланс одним контргрузом, сохраняя динамический дисбаланс в пределах допуска. Это снижает вибрации, время балансировки и расход грузов.
Преимущества:

• До 40% экономии времени балансировки на колесо
• Приблизительно 70% колес можно сбалансировать одним контргрузом
• Снижает рабочую нагрузку оператора и экономит рабочие часы в год

Технические данные
Питание однофазное: 230V/1ph/50 Hz; 115V/1ph/60 Hz
Макс. потребляемая мощность: 0,65 kW
Скорость балансировки: 100 rpm
Цикл измерения для колеса 15 kg (33 lb): 4,7 s
Погрешность измерения: 0,5 g
Средний уровень шума: < 70 dB (A)
Диапазон настройки ширины диска: 1.5" ÷ 20" / 40 ÷ 510 mm
Диапазон настройки диаметра диска: 10" ÷ 30" / 265 ÷ 765 mm
Давление сжатого воздуха мин./макс.: 7 ÷ 10 kg/cm2 ~ 0,7 ÷ 1 MPa ~ 7 ÷ 10 bar ~ 105 ÷ 145 psi
Макс. масса колеса: < 75 kg
Масса машины: 120 kg

Стандартные принадлежности

• 41FF83146 – Быстрая гайка GL40 (с втулкой и резиновым защитным кольцом)
• 41FF034417 – Быстрая блокировочная втулка SE2 (комплект из кольца, втулки SE2, распорки SE)
• 41FF034416 – Набор из 3 конусных адаптеров, щипцов и груза (конические адаптеры Ø 45÷110 mm, щипцы-молоток и контргруз 60 g)
• 46FC77653 – Калибр (ручной калибр для измерения ширины)

Опциональное оборудование (выборочно)

• 900ZERSAD – ZEROWEIGHT STAND ALONE (автоматический подъёмник колес, макс. грузоподъёмность 80 kg)
• 900EASYWB – EASYWEIGHT (профессиональный механический подъёмник колес, эффект ZERO)
• 41FFA6478 – SRU 345 (адаптер, бесступенчато регулируемый диаметр отверстий 75–210 mm)
• 41FFA5298 – SRU 345/SE (адаптер для балансировщиков с пневматической фиксацией)
• 41FF42048 – UH20/2 (универсальный адаптер для колёс с 3–6 отверстиями, 95–210 mm)
