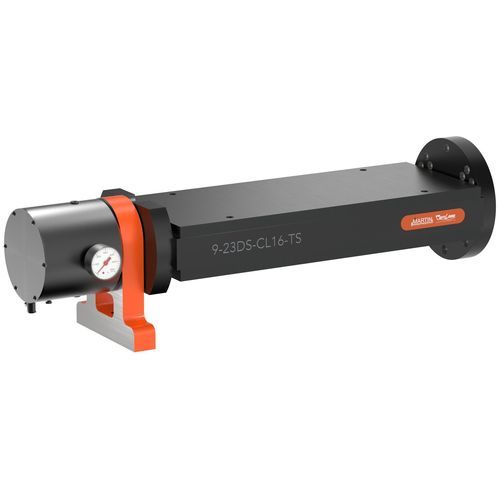

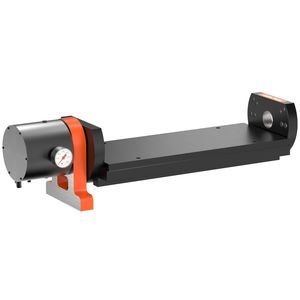

Электрический роторный стол CL-923DS-TRTC

откиднойдля обрабатывающего центрас большой точностью

Обзор
Разработан в партнёрстве Carr Lane Manufacturing и Martin Trunnion Tables. Быстрообменный trunnion-стол преобразует стандартный вертикальный обрабатывающий центр с 3 осями в систему 3+1 или 3+2 для многогранной обработки призмавидных деталей за одну установку. Платформа крепления повышает точность, сокращает время переналадки и увеличивает использование шпинделя в средах с высокой номенклатурой изделий.

Двусторонняя конфигурация
Двусторонние trunnion-столы оснащены двумя плитами крепления, что позволяет размещать приспособления на противоположных поверхностях для повышения плотности размещения деталей или выполнения операций «спина к спине». Обе стороны используют зажимы Headless Carr Lock® для быстрого обмена с тисками или специализированными приспособлениями — обмен занимает менее 1 минуты при сохранении повторяемости ±0,001 дюйм (±0,025 мм). Операторы могут загружать и разгружать детали офлайн при продолжении обработки, что максимизирует время простоя шпинделя. В сочетании с измерительным зондом и макросом M-code повторяемость может быть снижена до микронного уровня.

Конструкция и точность
Каждый стол прецизионно механически обрабатывается из чугуна класса 35 для превосходного гашения вибраций и тепловой стабильности. Плоскостность и перпендикулярность стола поддерживаются в пределах 0,001 дюйм (0,025 мм). Выравнивание внешней опоры поддерживается в пределах 0,0002 дюйм (0,005 мм) от оси вращения, обеспечивая хорошую жёсткость при тяжёлых или эксцентричных нагрузках.

Установка и эксплуатация
Поставляется с заданной высотой до осевой линии 4-й оси (типично 6,000 дюйм). Другие высоты доступны с использованием подставок, прокладок или по специальному заказу. Для работы требуется совместимый поворотный стол 4-й оси.

Применения
Идеально для аэрокосмической, оборонной, медицинской и прецизионной промышленности, где критичны повторяемая точность и производительность.

Происхождение
Made in USA.

Материал / Отделка
ITEM / MATERIAL / HEAT TREAT / FINISH
Table / Class 35 cast iron / - / Black Paint
Plate / Aluminum / - / Black Anodize

Включённые детали / Типичные данные модели
QUANTITY / PART NO. / CENTERLINE HEIGHT / PLATE SIZE / FIXTURE PLATE (INCLUDED) / CARR LOCK CLAMPS (INCLUDED)
— / CL-923DS-TRTC / 6.000 in / 22.5 x 9.0 x 0.75 in / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Технические характеристики

• Функция: Преобразует 3‑осный VMC в многогранную обработку 3+1 или 3+2
• Повторяемость: ±0,001 дюйм (±0,025 мм); может быть снижена до микронного уровня с помощью измерительного зонда и макроса M-code
• Конструкция: стол из чугуна класса 35; пластины для крепления из алюминия
• Допуск плоскостности и перпендикулярности: 0,001 дюйм (0,025 мм)
• Выравнивание внешней опоры: в пределах 0,0002 дюйм (0,005 мм) от оси вращения
• Время обмена: обмен приспособлений < 1 минута с Headless Carr Lock® Clamps
• Конфигурация: двусторонняя с двумя пластинами для операций на противоположных поверхностях или «спина к спине»
• Требование: для работы требуется совместимый поворотный стол 4-й оси
• Отделка: стол — черная краска; пластины — черный анод
• Типичная ссылка на модель: CL-923DS-TRTC
