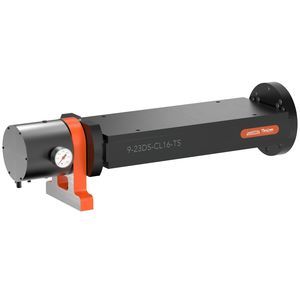

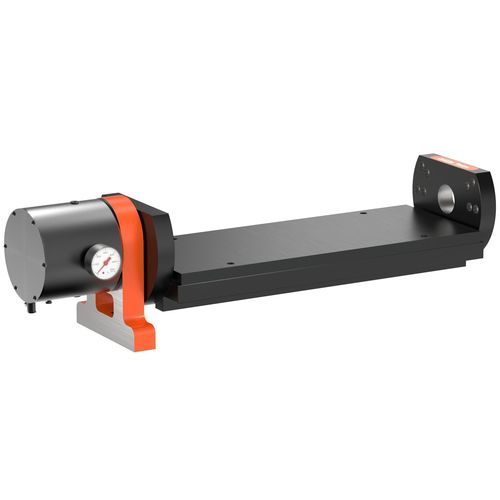

Электрический роторный стол CL-923-TRTC

откиднойдля обрабатывающего центрадля мехобработки материалов

ОписаниеРазработан Carr Lane Manufacturing совместно с Martin Trunnion Tables: односторонний быстросменный trunnion-стол превращает стандартный вертикальный трёхосевой обрабатывающий центр в систему 3+1 или 3+2 для многосторонней обработки призмовых деталей. Платформа крепления повышает использование шпинделя и сокращает операции перемещения, обеспечивая быстрый обмен приспособлений при сохранении высокой точности. Поставляется с одной под‑пластиной и оборудован Headless Carr Lock® Clamps; поддерживает офлайн загрузку/разгрузку и использование зондов с M‑code макросами для микронной регистраций.

Особенности

• Преобразует стандартный 3‑осевой VMC в 3+1 или 3+2 для многосторонней обработки
• Система быстрой смены под‑пластины — обмен прихватов менее одной минуты
• В комплекте Headless Carr Lock® Clamps для быстрого и повторяемого зажима
• Точное механическое изготовление из чугуна Class 35 для демпфирования вибраций и термостабильности
• Плоскостность и прямоугольность стола в пределах 0.001 in (0.025 mm)
• Выравнивание внешней опоры в пределах 0.0002 in (0.005 mm) от осевой линии поворота

Материалы / Отделка
ПОЗИЦИЯ | МАТЕРИАЛ | ТЕПЛОВАЯ ОБРАБОТКА | ОТДЕЛКА
Стол | Чугун Class 35 | - | Черная краска
Пластина | Алюминий | - | Черный анод

ПрименениеИдеально для аэрокосмической, оборонной, медицинской и точной промышленной сферы, где критичны повторяемость и производительность. Поддерживает бережливое производство и производство с высокой номенклатурой, максимизируя время работы шпинделя. Made in USA.

Технические характеристики

• Название модели: Single-Sided Quick-Change Trunnion Table (пример детали: CL-923-TRTC)
• Типичная повторяемость: ±0.001 in (±0.025 mm)
• Допуск выравнивания внешней опоры: в пределах 0.0002 in (0.005 mm) от осевой линии поворота
• Материал стола: Чугун Class 35; отделка: Черная краска
• Материал крепёжной пластины: Алюминий; отделка: Черный анод; поставляется с одной под‑пластиной
• В комплекте быстросъёмные зажимы: (1) CL-16-HCLC-1 и (3) CL-16-HCLC-2 (в комплекте с CL-923-TRTC)
• Пример ссылки на изделие: CL-923-TRTC (высота оси 6.000, размер пластины 22.5 x 9.0 x 0.75 in; включает (1) CL-923-TRTC-FP)
• Разработан для офлайн загрузки/разгрузки с целью максимизации времени работы шпинделя
• Требует поворотного стола 4‑й оси для работы; совместим с циклaми зондирования для уменьшения повторяемости до микронного уровня
