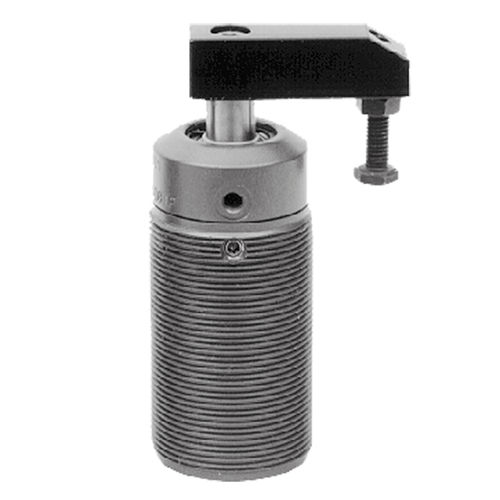

Пневматический зажимное приспособление CLR-18xx-x0x-ASC series

поворотныйрезьбовой корпус

100 фунтов на кв. дюйм (Воздух) Двойное действие Версия наших популярных гидравлических поворотных зажимов с пневматическим приводом для применений, требующих небольшого усилия зажима. Ручка раскачивается свободно для легкой погрузки, с прочным механизмом винтового зажима. Кронштейн может быть установлен для начала поворота на 90° из любого положения в пределах 360°. Стандартный магнитный поршень позволяет контролировать положение зажима и разжима. Представленный здесь полнорезьбовой вариант идеально подходит для монтажа через крепежную пластину, чтобы не допустить попадания воздуха в рабочую зону. Для дополнительных возможностей монтажа имеется опциональное основание для фланца. Доступны пять размеров, каждый из которых может быть выбран по часовой или против часовой стрелки. Усилие зажима при 100 фунтов на кв. дюйм со стандартным рычагом: 31 фунт (3 серия) 83 фунта (4 серии) 126 фунтов (5 серия) 200 фунтов (6 серия) 310 фунтов (7 серия) Качающиеся зажимы - это цилиндры натяжного типа, где часть общего хода используется для раскачивания поршня, а оставшийся ход доступен в качестве диапазона зажима. Давление воздуха на поворотный рычаг A (зажимной рычаг), расположенный на 90° над заготовкой, затем зажимается. Переключение давления в B (разжимное) отверстие положительно поднимает рычаг, а затем поворачивает его на 90° назад для погрузки/разгрузки Типичный пример подключения воздуха см. в разделе "Информация о применении". Используйте воздушный обратный клапан между подачей воздуха и воздушным зажимным клапаном для защиты от потери давления в случае отказа подачи воздуха. Всегда используйте фильтр/регулятор/смазку. Для увеличения срока службы зажимов установите воздушный вытяжной осушитель перед фильтром/регулятором/смазочным устройством. Качающееся движение никоим образом не должно быть ограничено.
