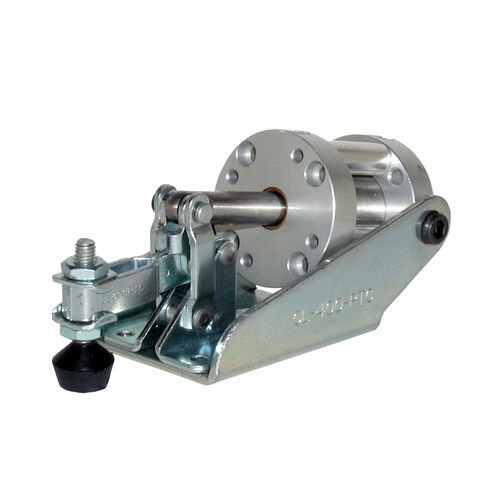

Пневматическая зажим CL-400-PTC Series

регулируемаякомпактнаядвойного действия

CL-400-PTC Открытый манипулятор Суперкомпактный пневматический зажим для применения в условиях ограниченного пространства. Аналогичен широко открывающемуся вертикальному коленно-рычажному зажиму, за исключением того, что он управляется пневматическим цилиндром, а не рукой. Тумблер обеспечивает высокую удерживающую способность и гарантирует надежную механическую блокировку даже при падении давления воздуха. Зажимной рычаг открывается на 100°. Открытый рычаг с прорезями обеспечивает регулируемое положение шпинделя. Удерживающая способность 100 фунтов. Сделано в США. Этот зажим управляется пневматическим цилиндром двойного действия с 3/4" отверстием, с уплотнениями Buna-N для рабочей температуры от -20° до +200°F. Два отверстия №10-32. Максимальное давление воздуха на входе 100 фунтов на кв. дюйм обеспечивает максимальное усилие зажима в центре кронштейна. Опционально возможна поставка зажима с позиционированием, включающего специальный воздушный цилиндр с магнитным поршневым кольцом. Это позволяет контролировать положение цилиндра с помощью переключателя с эффектом Холла. Заказать переключатель с эффектом Холла отдельно (см. ниже раздел "Похожие изделия"). Поставляется со шпинделем с плоской подушкой CL-316112-FC и (2) CL-3166-TW с фланцевыми шайбами. Для альтернативных зажимных шпинделей смотрите раздел "Дополнительная продукция" ниже. Чтобы заказать миниатюрные фитинги, необходимые для отверстий №10-32, или заказать дополнительный кронштейн для установки под углом 90°, см. раздел "Дополнительная продукция" ниже.
