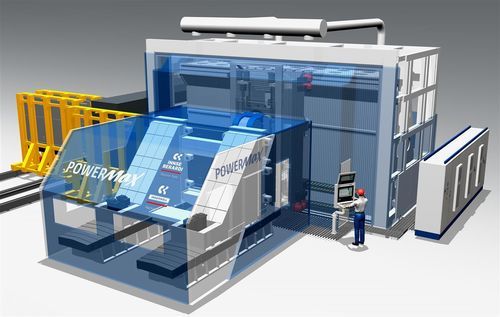

Обрабатывающий центр 3 оси PowerMax® T

6 осейуниверсальныйдля сплава из титана

Обзор
Крупногабаритный производственный центр, разработанный для фрезерования титана и других труднообрабатываемых материалов. PowerMax® T оснащён тремя линейными осями, работающими по параллельным линейным направляющим с оптическими шкалами, установленными на термически симметричных подструктурах, и приводится в движение сопряжёнными редукторными двигателями высокой мощности и высокого крутящего момента под управлением CNC Siemens, Fanuc или Heidenhain. Оси C и A выполнены по той же концепции; доступны конфигурации до 6 осей с рото-траверсным столом. Конструкция обеспечивает превосходную статическую и динамическую позиционирующую точность при высоких скоростях и ускорениях, поддерживая постоянную скорость съёма стружки по всему объёму фрезерования.

Кинематическая конфигурация
Частично обратная кинематика для оптимизации доступа инструмента, обработки заготовки и устойчивости при высоких нагрузках резания.

ДВЕ МОРФОЛОГИИ

• Фрезерная головка движется по X горизонтально вместе со стояком.
• Фрезерная головка движется по Y вертикально внутри стойки.
• Заготовка движется по Z горизонтально на паллете.
• В 6-осевой версии паллета заменяется подвижным поворотным (рото-траверсным) столом.

Преимущества

• Выполнимость
  Производство деталей сложной геометрии
• Качество
  Жёсткие допуски и единообразная поверхность по всему рабочему объёму
• Ёмкость
  Большой объём фрезерования для крупногабаритных конструктивных элементов
• Производительность
  Сокращение времени обработки благодаря оптимизированной кинематике и приводам
• Высокая окупаемость/Низкая TCO
  Сбалансированные капитальные и эксплуатационные затраты для отраслей с высокими требованиями

Особенности (высокий уровень)
3 линейные оси с параллельными направляющими и оптическими шкалами; термически симметричные подструктуры; сопряжённые мощные редукторные двигатели; опция для осей C и A; доступно исполнение до 6 осей с рото-траверсным столом; варианты CNC: Siemens, Fanuc, Heidenhain. Разработано для обеспечения постоянной скорости съёма стружки и превосходного статического/динамического позиционирования при высоких скоростях и ускорениях.

Области применения

• Авиация и космонавтика — рассчитан на критические компоненты: каркасы, лонжероны, соединения, детали шасси, кольца и переборки.
• Универсальная многокоординатная обработка — версия с рото-траверсным столом обеспечивает максимальную гибкость для сложных деталей, требующих ориентации вращающимся столом.

Технические характеристики

• Модель: PowerMax® T
• Оси: стандарт 3 линейные оси; оси C и A реализованы; опция 6 осей с подвижным поворотным столом
• Направляющие и шкалы: параллельные комплекты линейных направляющих с оптическими шкалами, установленные на термически симметричных подструктурах
• Привод: сопряжённые мощные редукторные двигатели
• Совместимость с CNC: Siemens, Fanuc, Heidenhain
• Кинематическая конфигурация: частично обратная
• Обработка заготовки: горизонтальное движение Z на паллете; опция рото-траверсного стола для многокоординатной обработки
• Целевые материалы: титан и другие трудносвариваемые/трудноперерабатываемые материалы
• Цели проектирования: превосходное статическое/динамическое позиционирование, постоянная скорость съёма стружки, большой объём фрезерования
