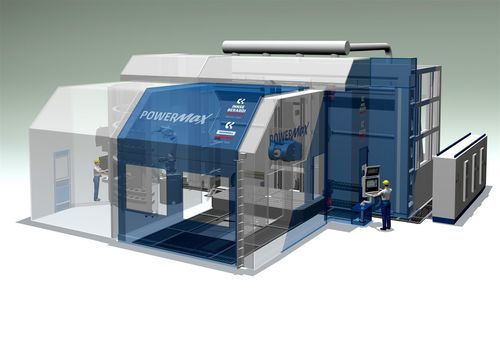

Обрабатывающий центр ЧПУ 5 осей PowerMax® ST

универсальныйс поворотным столомдля авиационно-космической промышленности

Обзор PowerMax® ST - это горизонтальный субтрактивный производственный центр с большим рабочим объемом, 5 осями (6 в случае выбора поворотного стола) для высокопроизводительных задач. Конструкция и система перемещения Три линейные оси PowerMax® ST перемещаются по параллельным наборам линейных направляющих и оптических шкал, закрепленных на термосимметричных субструктурах, и приводятся в движение высокомоментными, мощными, соединенными между собой мотор-редукторами, управляемыми через ЧПУ Siemens, Fanuc или Heidenhain. Такой же подход был использован для осей C и A. Конструкция обеспечивает превосходную статическую и динамическую точность позиционирования при высоких скоростях и ускорениях в рабочей зоне для постоянной скорости удаления стружки по всему объему фрезерования. Кинематическая конфигурация Частично реверсивный ДВЕ МОРФОЛОГИИ

• Фрезерная головка перемещается горизонтально вдоль оси X вместе с колонной.
• Фрезерная головка перемещается вертикально вдоль оси Y внутри колонны.

Фрезеруемая деталь перемещается горизонтально вдоль оси Z на поддоне. В версии с 6 осями поддон заменяется подвижным поворотным столом. Преимущества

• Возможность Изготовление деталей сложной геометрии
• Качество Жесткие допуски и чистовая обработка поверхности по всему рабочему объему
• Мощность Большой объем фрезерования
• Производительность Сокращение времени обработки
• Высокая окупаемость инвестиций / низкая совокупная стоимость владения Низкие капитальные вложения и низкие эксплуатационные расходы

Мультимедиа Доступно видео, представляющее семейство PowerMax и центр субтрактивного производства. Caractéristiques / spécifications techniques

• Модель: PowerMax® ST
• Тип станка: Горизонтальный субтрактивный производственный центр
• Оси: 5 осей в стандарте; 6 осей доступны с поворотным столом
• Рабочий объем: большое рабочее пространство для высокопроизводительных приложений
• Линейные оси: 3 линейные оси на параллельных наборах линейных направляющих с оптическими шкалами
• Структура: Термосимметричные субструктуры
• Привод: Высокомощные мотор-редукторы с высоким крутящим моментом
• Оси C/A: Тот же подход к проектированию применяется к осям C и A
• Возможности ЧПУ: Siemens, Fanuc, Heidenhain
• Позиционирование: Превосходная статическая и динамическая точность позиционирования при высоких скоростях и ускорениях
• Характеристики процесса: Постоянная скорость удаления стружки по всему объему фрезерования
• Кинематическое примечание: Частично реверсивная кинематическая конфигурация
• Перемещение фрезерной головки: X (в колонне), Y (внутри колонны)
• Перемещение стола/поддона: Z горизонтальное перемещение; опциональный подвижный поворотный стол для 6-осевой версии
• Целевые сектора: Авиация, аэрокосмическая промышленность, общая многоосевая обработка
