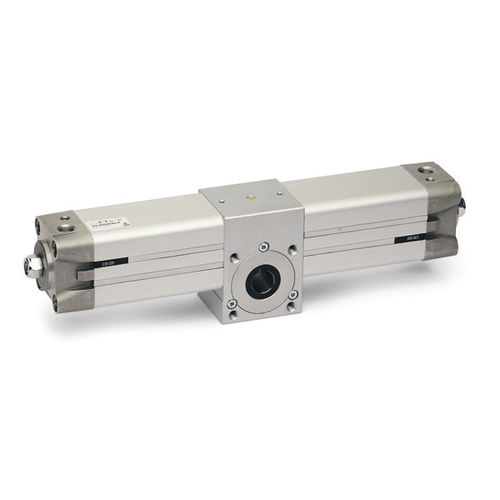

Ротационный цилиндр 69 seriesпневматическийс магнитным поршнемс затяжкой
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Движение
- ротационный
- Тип
- пневматический
- Технология
- с магнитным поршнем, с затяжкой, с реечной передачей
- Конфигурация
- двойного действия
- Материал
- из алюминия
- Другие характеристики
- с регулируемым амортизатором, с уточненным проектом
- Отверстие
МИН.: 32 mm
(1,26 in)МАКС.: 125 mm
(4,92 in)- Давление
МИН.: 1 bar
(14,5 psi)МАКС.: 10 bar
(145,04 psi)- Сила
МИН.: 100 N
МАКС.: 300 N
- Момент
МИН.: 1,2 Nm
(0,885 ft.lb)МАКС.: 510 Nm
(376,157 ft.lb)- Угол вращения
МИН.: 90 °
МАКС.: 360 °
Описание
стяжные шпильки внутри корпуса
Действиедвустороннего действия
Материалыкрышки, гильзы, корпус - алюминий
зубчатая рейка - сталь; направляющие рейки - полиформальдегид
шестерня - закаленная сталь; уплотнения - NBR
Креплениечерез резьбовые отверстия в корпусе с помощью крепежных элементов Серии 60
Диаметрø 32, 40, 50, 63, 80, 100, 125 мм
Рабочая температура0°C ÷ 80°C (при чистом и сухом воздухе -20°C)
Стандартный угол поворота90°, 180°, 270°, 360° (другие по заказу)
Подшипникикачения (ø 32 мм направляющие из бронзы, покрытой тефлоном)
Рабочее давление1 ÷ 10 бар
Рабочая средачистый воздух без масла. Для стандартного исполнения: если уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать
