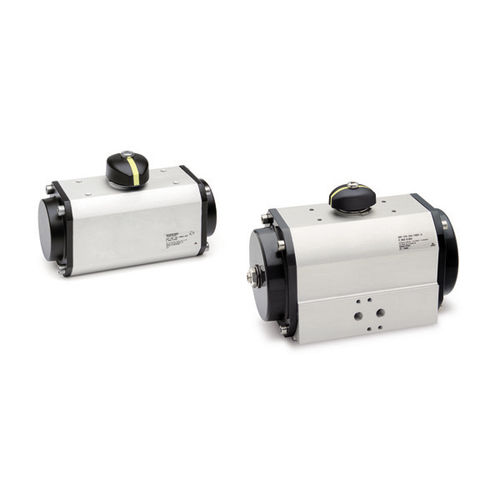

Пневматический привод для клапана ARP series90°с реечной передачейдвойного действия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- пневматический
- Движение
- 90°
- Технология
- с реечной передачей
- Конфигурация
- двойного действия
- Другие характеристики
- для дискового затвора, из анодированного алюминия, шариковый, ATEX, VDI/VDE 3845, с пружинным возвратом
- Пара сил
МАКС.: 4 800 Nm
(3 540,3 ft.lb)МИН.: 9 Nm
(6,64 ft.lb)- Давление
МАКС.: 10 bar
(145 psi)МИН.: 2 bar
(29 psi)- Температура окружающей среды
МАКС.: 100 °C
(212 °F)МИН.: -30 °C
(-22 °F)- Угол вращения
90 °
Описание
рейка-шестерня
Действиеодностороннего действия с пружинным возвратом; двустороннего действия
Материалыкорпус – экструд. Al профиль (для Мод. ARP400 литой под давл. анодир. Al) крышки, поршень, рейка – литой под давл. Al (для Мод. ARP001 крышки из техно-полимера) шестерня – оцинк. ст., направляющие – полиформальдегид, уплотнения – NBR
Размеры001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
Рабочая температура-30°C ÷ 100°C
Угол поворота90°
Креплениенепосредственно к фланцу крана с помощью болтов и винтов, либо с помощью скобы и адаптера*
Рабочее давление2 ÷ 10 бар
Рабочая средафильтрованный воздух с распыленным маслом и без масла. Если уже используется смазка (мы рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать
Комплекты запасных частей- набор уплотнений; - пружина для преобразования привода двустороннего действия в привод одностороннего действия с пружинным возвратом
