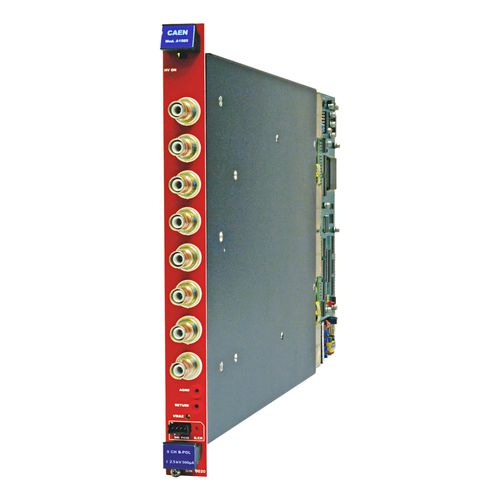

Модуль питания вход/выход A1589

8 независимо управляемых каналов высокого напряжения Четырехквадрантные биполярные каналы выходной диапазон ±2,5 кВ / ±500 мкА Коаксиальный разъем SHV Общий плавающий возврат, разделяемый всеми каналами Низкие пульсации Отличная долговременная стабильность выходного сигнала Предупреждение о пониженном/повышенном напряжении, защита от перегрузки по току и максимальному напряжению Логика блокировки для разрешения работы устройства Программное обеспечение для простого управления каналами Обзор Плата A1589 содержит 8 независимых каналов, обеспечивающих высокое напряжение через разъемы SHV; она совместима с универсальной многоканальной системой питания CAEN (SY1527, SY2527, SY4527, SY5527). Все каналы являются дифференциальными и могут работать в так называемых четырехквадрантных режимах, питая или работая как резистивная нагрузка. Он способен обеспечить при отличной долговременной стабильности выходного сигнала максимальное напряжение ±2,5 кВ и максимальный ток ±500 мкА. При этом обеспечивается стабильность напряжения в пределах 10 мВpp с разрешением установки 100 мВ. Кроме того, каналы имеют общий плавающий возврат, что позволяет заземлить детектор, снизив уровень шума; плавающий возврат изолирован от земли крейта до ±50 В (с аппаратным ограничением 65 В). На плате предусмотрена защита по току и напряжению. Если какой-либо канал пытается потреблять ток, превышающий запрограммированный предел, он переходит в состояние Overcurrent; система питания определяет это состояние как неисправность и реагирует в соответствии с настройкой параметра TRIP, а именно: TRIP = 1000 с: при достижении заданного значения выходного тока канал ведет себя как генератор постоянного тока. TRIP < 1000 с: выходной ток сохраняет заданное значение только в течение запрограммированного интервала времени, после чего отключается.
