Модуль ЦП A4528

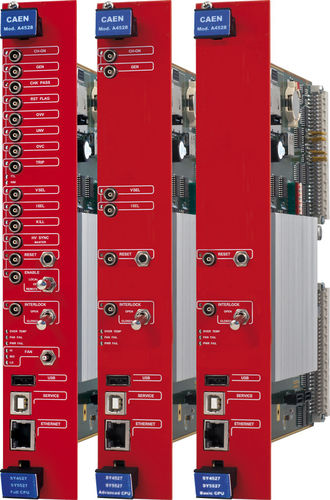

Секция передней панели процессора A4528 SY4527/SY5527 включает в себя все интерфейсные средства; она доступна в 3 различных версиях: BASIC, ADVANCED и FULL: версия BASIC содержит все коммуникационные интерфейсы, управление RESET, INTERLOCK и светодиодные индикаторы состояния; версия ADVANCED также содержит разъемы управления квитированием луча (CH-ON, GEN, VSEL, ISEL); версия FULL содержит полный набор разъемов панели, секцию управления ENABLE и управление скоростью вращения вентилятора. Версия CPU, установленная на SY4527LC, имеет те же возможности, что и версия BASIC. Все версии: Коммуникационные интерфейсы Управление СБРОСОМ Управление INTERLOCK Светодиодные индикаторы состояния Расширенная и полная версии: Разъемы управления квитированием луча (CH-ON, GEN, VSEL, ISEL) Только полная версия Разъемы CHK PASS, RST FLAG, OVV, UNV, OVC, TRIP, KILL и HV SYNC Секция управления ENABLE Передняя панель Управление скоростью вращения вентилятора BASIC, ADVANCED и FULL. В версии BASIC предусмотрены все коммуникационные интерфейсы, управление RESET, управление INTERLOCK и светодиодные индикаторы состояния. В версии ADVANCED также предусмотрены разъемы управления квитированием луча (CH-ON, GEN, VSEL, ISEL). Версия FULL обеспечивает полный набор разъемов панели, секцию управления ENABLE и управление скоростью вращения вентилятора.
