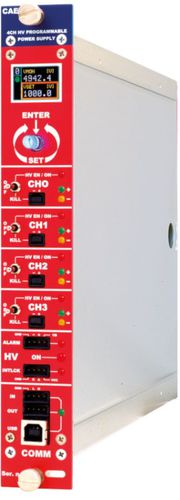

Модуль питания вход/выход N1410

4 независимых канала в 1U NIM-модуле выходной диапазон 1 кВ / 200 мкА Каналы с индивидуально выбираемой положительной или отрицательной полярностью Выходные разъемы SHV Общий плавающий возврат Низкий уровень пульсаций Оповещение о пониженном/повышенном напряжении, защита от перегрузки по току и максимальному напряжению Логика блокировки для разрешения работы платы и отключения отдельных каналов разрешение монитора тока 5 нА (при увеличении x10 Imon-Zoom: 500 пА) Цветной графический дисплей Локальное и дистанционное управление (USB2.0/RS485/RS232) Возможность последовательного соединения Дополнительный эквалайзер входного питания постоянного тока Программные средства для простого управления каналами Обзор Модель Mod. N1410 обеспечивает 4 независимых высоковольтных канала в NIM-механике одной ширины. Каждый канал может обеспечивать максимальное напряжение ±1 кВ, максимальный ток 200 мкА. Полярность выхода выбирается независимо для каждого канала. Каналы имеют общий плавающий возврат (общий возврат изолирован от земли крейта); высоковольтные выходы подаются через разъемы SHV. Скорость нарастания и спада напряжения на выходе HV может быть выбрана независимо для каждого канала в диапазоне 1÷100 В/с с шагом 1 В/с. Модуль имеет разрешение 5 нА Iset/Imon. Имеется функция Imon Zoom, позволяющая увеличить разрешение до 500 пА. Управление источником питания может осуществляться как локально, с помощью цветного графического дисплея, так и дистанционно, через USB, RS232 или RS485, причем в последнем случае возможно построение гирляндной сети из модулей N14XX. Кроме того, он может управляться по протоколу TCP/IP с помощью интеллектуального блока вентиляторов CAEN NIM8301. Для управления этим устройством имеется полный набор бесплатных программных средств: GECO2020 с удобным графическим интерфейсом и библиотека CAEN HV Wrapper для разработки пользовательского ПО. Также поддерживаются EPICS и LabVIEW
