8 независимых каналов в модуле NIM высотой 2U
диапазон выходных сигналов 4 кВ / 3 мА
Каналы с положительной или отрицательной полярностью
Коаксиальные выходные разъемы SHV
Низкий уровень пульсаций
Оповещение о пониженном/повышенном напряжении, защита от перегрузки по току и максимального напряжения
Логика блокировки для разрешения работы платы и отключения отдельных каналов
разрешение монитора тока 10 нА (при увеличении x10 Imon-Zoom: 1 нА)
2.8″ цветной сенсорный дисплей
Локальное и дистанционное управление (USB2.0/Ethernet)
Программные средства для простого управления каналами
Обзор

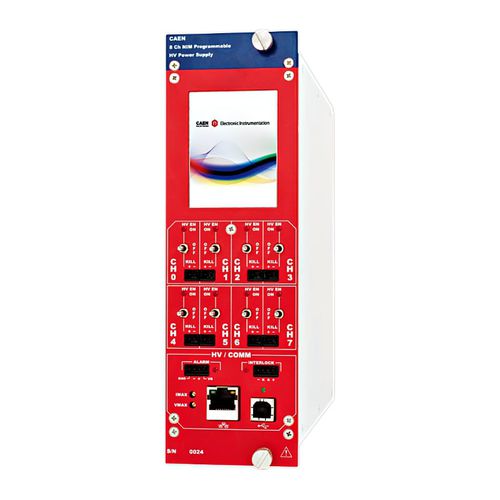

Устройство Mod. N8033 обеспечивает 8 независимых каналов 4 кВ/ 3 мА (6 Вт) в NIM-механике двойной ширины. Каждый канал может обеспечивать максимальное напряжение 4 кВ и максимальный ток 3 мА (до 6 Вт). Устройство может быть с положительным, отрицательным и "смешанным" (4 положительных и 4 отрицательных) каналами.
Выходы каналов подаются через разъемы SHV. Скорости RAMP-UP и RAMP-DOWN высоковольтного выхода могут быть выбраны независимо для каждого канала в диапазоне 1÷500 В/с с шагом 1 В/с. Модуль имеет разрешение 10 нА.
Управление модулем может осуществляться как локально с помощью цветного ЖК-дисплея 2,8″ Touchscreen Graphic с полностью переработанным пользовательским интерфейсом, так и дистанционно, через порт USB 2.0 или Ethernet.
Для управления этими устройствами имеется полный набор программных средств; пользователь может свободно загрузить библиотеки низкого уровня, драйвер LabVIEW и графическое прикладное программное обеспечение. Кроме того, имеется встроенный веб-интерфейс (скоро появится), позволяющий легко управлять модулем без необходимости установки программного обеспечения на ПК. Пользователь может контролировать состояние модуля и настраивать параметры ВН для каждого канала в режиме реального времени.
---
