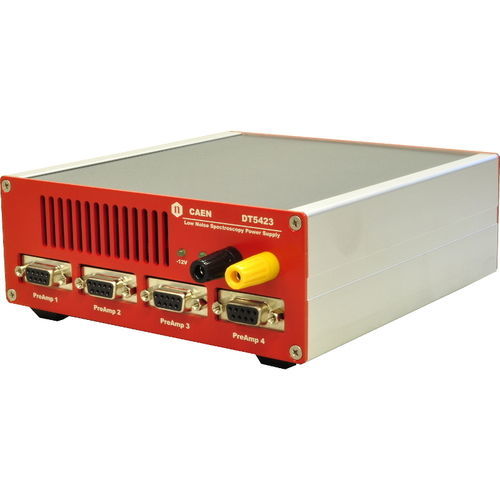

Блок распределения питания DT5423

Четыре разъема DB9 (±12 В) для питания предусилителей A1422 Один штекерный разъем для питания настольных дигитайзеров семейства DT57xx Дрожание: < 5 мВп при питании предусилителей; < 10 мВп при питании дигитайзеров Обзор DT5423 - это настольный блок питания для предусилителей A1422 и A1424 и дигитайзеров семейства DT57xx. Он имеет четыре стандартных 9-контактных гнезда типа "D" для питания до четырех предусилителей A1422 или A1424 и один штекерный разъем для питания настольных дигитайзеров DT57xx. Каждый выход имеет фильтрацию. Питание +12 В для дигитайзера подается через 6-контактный экранированный миниатюрный круглый DIN-коннектор. В комплект входит кабель (длиной 1,5 м) для подключения выхода питания дигитайзера к настольным дигитайзерам DT57xx (2,1 мм DC Power Jack). Технические характеристики Механическая упаковка - Настольный модуль (154x50x164 мм3). Масса 1,65 кг PreAmp 1,2,3,4 - +12 В / 400 мА (макс. суммарно для 4 выходов) -12 В / 200 мА (макс. суммарно для 4 выходов) 4 гнезда Sub D9 Питание дигитайзера - +12 В / 2,1 А TE Connectivity тип 5750071-1 Экранированный мини-круговой DIN-коннектор 6MINI-DIN Шумовые характеристики - ±12V OUT на разъемах PreAmp 1÷4: пульсации 5 mVpp +12V OUT на разъеме питания дигитайзера: пульсация 10 mVpp Условия измерений: осциллограф с ограниченной полосой пропускания 20 МГц, связь по переменному току, емкостная нагрузка 10 нФ на OUT при измерении, OUT при полной нагрузке (400 мА суммарно на + 12V OUT на разъемах PreAmp 1÷4; 200 мА суммарно на - 12V OUT на разъемах Preamp 1÷4; 2,1 А на + 12V разъеме питания дигитайзера). Вход - 230 В ~ 50 Гц или 115 В ~ 60 Гц; вход типа C14 (с предохранителем) Предохранитель - 230 В: T500 мА; 110 В: T1A 5 x 20 мм
