Модульная система с заводской конфигурацией
5 свободных слотов для модулей питания
размер ящика 3U x 19″ x 35 см
Плавающие каналы
Локальное и дистанционное управление
Дистанционное управление через Ethernet, USB, CANBUS и RS232
Максимальная выходная мощность: 2,5 кВт @ 220 В переменного тока, 1,5 кВт @ 115 В переменного тока
До 8 независимых каналов
Низкий уровень шума
Доступные модули:
2÷7В 550Вт (110А@5В) 1 слот
2÷7В 1100Вт (220А@5В) 2 слота
±7÷16В 550Вт (23А@±12В) 1 слот
±7÷16В 1100Вт (46А@±12В) 2 слота
±20÷28В 550Вт (11А@±24В) 1 слот
±20÷28В 1100Вт (22А@±24В) 2 слота
10 мВ Разрешение установки/монитора напряжения
100/200 мА Установка тока/разрешение монитора (2÷7В)
20/40 мА Установка тока/разрешение монитора (±7÷16В/±20÷28В)
Индивидуальный канал ON/OFF и TRIP
Чувствительные провода для восстановления падения напряжения
4 аналоговых входа, 4 цифровых входа, 4 цифровых выхода
Встроенные вентиляторы для вертикального охлаждения
Обзор

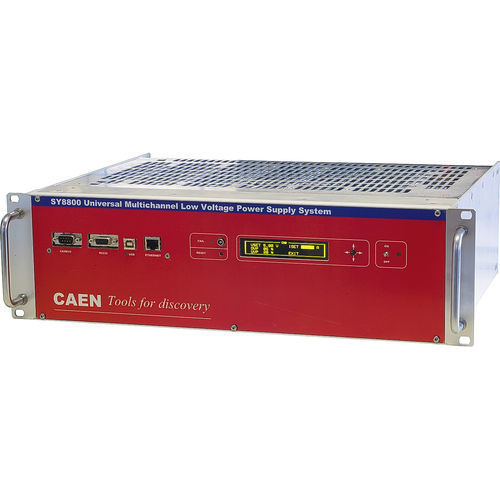

Mod. SY8800 представляет собой плавающую низковольтную систему питания высокой плотности, предназначенную для питания малошумящей электроники на средних и высоких токах.
К настоящему времени разработано шесть модулей:
2÷7В 550Вт (тип. 110А@5В)
2÷7V 1100W (typ. 220A@5V)
±7÷16В 550Вт (тип. 23А @±12В)
±7÷16V 1100W (typ. 46A @±12V)
±20÷28V 550W (typ. 11A@±24V)
±20÷28V 1100W (typ. 22A@±24V)
Система имеет заводскую конфигурацию. Для компенсации падения напряжения на соединительных кабелях система снабжена линиями дистанционного зондирования.
Функции безопасности включают:
Защита от перенапряжения и пониженного напряжения при отклонении выходного напряжения от запрограммированного значения
Программируемое ограничение максимального выходного напряжения канала (VOVP): канал отключается, если его выходное напряжение превышает VOVP
---
