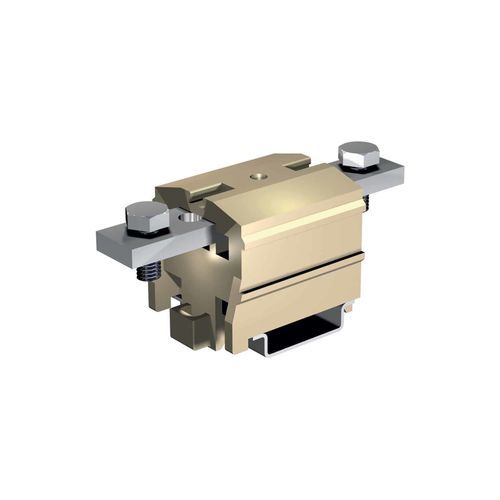

Клеммная колодка для установки на панель BCA

с винтовым соединениемиз пластмассысильного тока

Надежность зажима: надежность соединения (кабельный наконечник или шина) обеспечивается винтом и стопорной гайкой, между которыми установлены плоская шайба и пружинная шайба — это особенно эффективно противодействует воздействию динамических нагрузок. В исполнениях, предназначенных для зажимания проводников без предварительной обработки, надежность соединения обеспечивается за счет действия и характерной обхватывающей формы зажима для провода. Его упругая реакция на давление, оказываемое на проводник, действует как фиксирующий механизм под головкой затягивающего винта, предотвращая ослабление даже при наличии вибраций. Проводящая шина также имеет соответствующее вогнутое гнездо для усиления удержания проводника. Кроме того, как контактная поверхность зажима, так и вогнутая часть шины снабжены поперечными канавками по всей длине. Эти канавки улучшают характеристики соединения как с точки зрения механического удержания, так и с точки зрения электрического контакта, обеспечивая низкое сопротивление контакта. Защита для исполнений «с шиной»: при нормальных условиях монтажа эта защита расположена продольно по отношению к оси клеммы. Её можно легко повернуть с помощью обычной отвертки (в соответствии с требованиями стандартов безопасности). Это обеспечивает доступ к соединительному узлу для работы с кабельными наконечниками или шинами. Защита для «шиновых» исполнений: в данном случае защита является фиксированной и защелкивающейся. Она расположена перпендикулярно оси клеммы и защищает воротник, зажим и затяжной винт. В частности, она оснащена устройством «сдвижного затвора», совмещённым с клеммой и расположенным на одной линии с отверстием для ввода проводника. Это позволяет вручную, в условиях максимальной безопасности, частично или полностью закрыть входное отверстие и тем самым защитить токоведущие части — особенно при использовании проводников с сечением, значительно меньшим номинального, или при подключении клеммы только с одной стороны. Монтаж: Ввиду больших габаритов и высоких нагрузок, создаваемых проводниками, для этих силовых клемм была разработана новая система крепления. Эта система позволяет устанавливать клеммы на различные стандартные рельсовые профили (в соответствии с IEC 60715). Клемму можно легко отсоединить, вставив отвертку в предназначенное для этого отверстие в системе крепления (деталь желтого цвета). Если сама рейка установлена на ровной стене, размеры клемм GPM требуют использования плоских кронштейнов для обеспечения надлежащего зазора между клеммной колодкой и монтажной поверхностью. Для каждого клеммника серии также доступна версия для прямого монтажа на панель (/FIX). Маркировка: клеммники GPM позволяют наносить маркировку с обеих сторон. Для этого можно использовать либо маркировочные планки CNU/8 (2 элемента), либо маркировочные планки CSC (до 5 элементов). Эти два варианта не являются альтернативными; их можно использовать вместе. Поперечное соединение: данная серия клеммных колодок также позволяет осуществлять поперечное параллельное соединение между 2 или 3 соседними клеммами с помощью соответствующих параллельных перемычек. Для установки этого аксессуара необходимо удалить предварительно надрезанную изолирующую перегородку на боковой стенке изолирующего корпуса.
