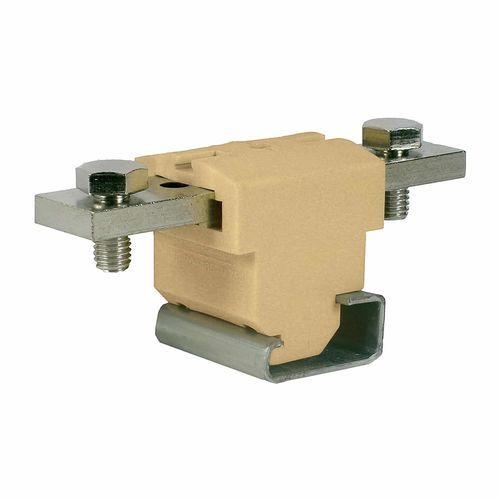

Клеммная колодка для установки на панель ACB

с винтовым соединениемпроходнаяиз пластмассы

Надежность зажима: надежность соединения (кабельный наконечник или шина) обеспечивается винтом и стопорной гайкой, между которыми установлены плоская шайба и пружинная шайба — это особенно эффективно противодействует воздействию динамических нагрузок.<br><br>В исполнениях, предназначенных для зажимания проводников без предварительной обработки, надёжность соединения обеспечивается действием и характерной обхватывающей формой зажима для проволоки. Её упругая реакция на давление, оказываемое на проводник, действует как фиксирующий механизм под головкой затягивающего винта, предотвращая ослабление даже при наличии вибраций.<br><br>Проводниковая шина также имеет соответствующее вогнутое гнездо для усиления удержания проводника. Кроме того, как контактная поверхность зажима для провода, так и вогнутая часть шины имеют поперечные канавки по всей длине. Эти канавки улучшают характеристики соединения как с точки зрения механической фиксации, так и с точки зрения электрического контакта, обеспечивая низкое сопротивление контакта.<br><br>Защита для исполнений типа «шин»: при нормальных условиях монтажа эта защита располагается в продольном направлении относительно оси клеммы. Ее можно легко повернуть с помощью обычной отвертки (в соответствии с требованиями стандартов безопасности). Это обеспечивает доступ к соединительному узлу для работы с кабельными наконечниками или шинами.<br>Защита для «кабельных» версий: в данном случае защита является фиксированной и защелкивающейся. Она расположена перпендикулярно оси клеммы и защищает втулку, зажим и затяжной винт. В частности, она оснащена «раздвижным затвором», совмещенным с клеммой и расположенным на одной линии с отверстием для ввода проводника. Это позволяет вручную, в условиях максимальной безопасности, частично или полностью закрыть входное отверстие и тем самым защитить токоведущие части — особенно при использовании проводников с сечением, значительно меньшим номинального, или при подключении клеммы только с одной стороны.<br>Монтаж:<br>Ввиду больших габаритов и высоких нагрузок, создаваемых проводниками, для этих силовых клемм была разработана новая система крепления. Эта система позволяет устанавливать клеммы на различные стандартные рельсовые профили (в соответствии с IEC 60715).<br><br>Клемму можно легко отсоединить, просто вставив отвертку в предназначенный для этого паз в системе крепления (деталь желтого цвета).<br><br>Если сама рейка установлена на ровной стене, размеры клемм GPM требуют использования плоских кронштейнов для обеспечения надлежащего зазора между клеммной колодкой и монтажной поверхностью.<br><br>Для каждой клеммы серии также доступна версия для прямого монтажа на панель (/FIX).<br><br>Маркировка: клеммы GPM позволяют наносить маркировку с обеих сторон. Это можно осуществить с помощью либо маркировочных планок CNU/8 (2 элемента), либо маркировочных планок CSC (до 5 элементов). Эти два варианта не являются альтернативными; их можно использовать совместно.<br><br>Перекрестное соединение: Данная серия клеммных колодок также позволяет осуществлять поперечное параллельное соединение между 2 или 3 соседними клеммными колодками с помощью соответствующих параллельных перемычек. Для установки этого аксессуара необходимо удалить изолирующую перегородку с предварительной надрезкой на боковой стенке изолирующего корпуса.<br>
