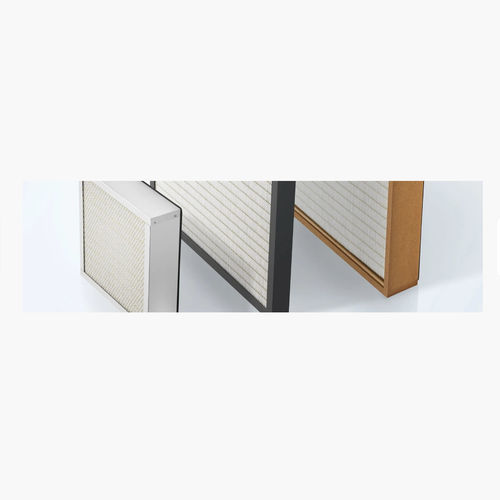

Воздушный фильтр

для твердых частицпанельныйдля установок очистки воздуха

Обзор
Фильтры конечной ступени типа minipleat для вентиляции и систем кондиционирования воздуха в чистых помещениях. Предназначены для использования в классифицированных и контролируемых средах, где требуется высокоэффективное удаление частиц (медицина, фармацевтика, химическая промышленность, лаборатории). Соответствуют классам эффективности EN 1822:2009.

Конструкция
Плектированный minipleat-формат материала с разделителями (алюминиевая фольга, хлопковая нить или клей), установленный в жёсткую рамку. Варианты рам: MDF (дерево), алюминий или оцинкованная сталь. Передний эластичный уплотнитель из полиуретана обеспечивает герметичную установку.

Класс фильтрации

• H10, H11, H12, H13, H14, U15 — согласно EN 1822:2009

Стандартные размеры

• Размеры рамки (ширина × высота): 305 × 305 мм; 305 × 610 мм; 457 × 457 мм; 610 × 610 мм
• Варианты толщины рамки: 68 мм, 78 мм, 150 мм, 292 мм

Материал
Влагозащитная высокоэффективная стекловолоконная бумага, выполненная из микростекловолоконного покрытия в сочетании с синтетическими волокнами, обеспечивает стабильную работу и стойкость к влажности.

Технические данные (таблица)
Столбцы соответствуют типичным вариантам конструкции (примеры): Вариант A — толщина рамки 78 мм / minipleat 58 мм; Вариант B — толщина рамки 150 мм / minipleat 120 мм; Вариант C — толщина рамки 292 мм / minipleat 120 мм.
FILTER CLASS | Variant A | Variant B | Variant C
Frame thickness (mm) | 78 | 150 | 292
Minipleat thickness (mm) | 58 | 120 | 120
Type 610 x 610 mm — Airflow (m³/h) | 670 | 1920 | 1920
Type 305 x 610 mm — Airflow (m³/h) | 335 | 950 | 950
Type 305 x 305 mm — Airflow (m³/h) | 155 | 440 | 440
Initial pressure drop (Pa) | 150 | 250 | 250
Recommended final pressure drop (Pa) | 450 | 550 | 550
Max. permissible operating temperature (°C) | 80 | 80 | 80

Применение

• Используются в качестве фильтров конечной ступени в системах ОВК (HVAC) и вентиляции для помещений с высокими требованиями к качеству воздуха: медицинские учреждения, фармацевтическое производство, химические процессы, лаборатории и аналогичные контролируемые среды.

Технические характеристики

• Классы фильтров: H10–H14, U15 (EN 1822:2009)
• Размеры рамки: 305×305, 305×610, 457×457, 610×610 мм
• Толщина рамки: 68, 78, 150, 292 мм
• Толщина minipleat: 58 мм, 120 мм
• Примеры расхода воздуха (H13): 610×610 мм — 670 / 1920 / 1920 м³/ч (варианты A/B/C); 305×610 мм — 335 / 950 / 950 м³/ч; 305×305 мм — 155 / 440 / 440 м³/ч
• Начальное падение давления: обычно 150–250 Па в зависимости от конструкции
• Рекомендуемое конечное падение давления: обычно 450–550 Па в зависимости от конструкции
• Максимальная рабочая температура: 80 °C
• Фильтрующий материал: влагозащитная высокоэффективная стекловолоконная бумага с синтетическими волокнами
