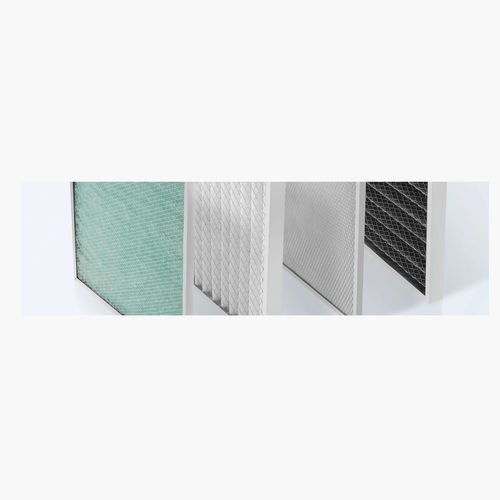

Фильтрационная установка с пластинами ePM10

панельнаявоздушнаякоррозионностойкая

Обзор
Кассетные фильтры чаще всего применяются в качестве первой ступени фильтрации в системах кондиционирования и вентиляции. Варианты исполнения включают плоское полотно или машинную гофровку (Z-line) для увеличения фильтрующей поверхности. В зависимости от размеров могут устанавливаться дополнительные элементы усиления. На раме размещается этикетка с размером для упрощения идентификации изделия.

Конструкция

• Кассетные фильтры — плоское полотно: Рама из оцинкованной стальной листовой стали обеспечивает длительную коррозионную стойкость. Фильтрующий материал расположен между двумя поддерживающими сетками из оцинкованной стали, которые стабилизируют материал. Рама закрывается слепыми заклепками.
• Кассетные фильтры — гофрированный материал (z-line): Рама из оцинкованной стальной листовой стали. Фильтрующий материал механически гофрируется и закрепляется на поддерживающей сетке; закрытие рамы осуществляется слепыми заклепками и индукционной сваркой.

Нормы

• ISO 16890
• PN EN 779:2012

Класс огнестойкости

• F1 по DIN 53438

Стандартные размеры
Рама из оцинкованного листа, пластика или картона:

• 592 x 592 мм
• 287 x 592 мм
• 625 x 500 мм

Толщина рамки

• Типичные: 20 мм, 25 мм
• Также: 50 мм, 96 мм, 100 мм (диапазон 6–100 мм)

Материалы
Фильтрующие среды состоят из полиэфирных или полипропиленовых волокон прогрессивной структуры, обеспечивающей оптимальный баланс между эффективностью фильтрации и сопротивлением потоку.

Кассетные фильтры с термореактивной складкой (без стальной сетки)
Техническое решение с применением термически обработанного нетканого материала, формирующего жесткие складки, которые можно монтировать в раму без стальной сетки. Преимущества: сниженный вес и увеличенная фильтрующая поверхность при сохранении требуемых параметров качества.

Структура

• Высота складки: 20–100 мм
• Толщина рамки: 6–100 мм (типично 20–100 мм)
• Тип рамки: оцинкованная сталь, пластик или картон

Технические данные — кассетные фильтры

• Классификация (PN–EN 779:2012): G3 | G4 | M5
• Эффективность фильтрации (ISO 16890): G3: ISO Coarse; G4: ISO Coarse; M5: ePM10 35–70%
• Референсные размеры рам (мм): 592 x 592 для типичных ссылок
• Конструкция: плоская или гофрированная в зависимости от толщины
• Дебит воздуха (типично для 592 x 592): ~2500 м³/ч
• Начальное падение давления (Па): G3: 20–45; G4: 30–55; M5: 50–75
• Рекомендуемое конечное падение давления (Па): G3/G4: 250; M5: 450
• Макс. рабочая температура: пластиковая рама 80 °C; металлическая рама 100 °C
• Диапазон толщины рамки (мм): 6–100

Примечание
Окончательные значения характеристик указываются в коммерческом предложении или при заказе в соответствии с измерениями и выбранной конфигурацией.

Применение

• G2, G3, G4, M5 — используются в вентиляционных и кондиционирующих установках для помещений со средними требованиями к чистоте воздуха (например, отели, офисные здания, торговые центры).

Характеристики / технические спецификации

• Тип продукта: кассетные фильтры (плоское полотно или гофрированные / Z-Line)
• Нормы: ISO 16890; PN EN 779:2012
• Класс огнестойкости: F1 по DIN 53438
• Материалы рам: оцинкованная листовая сталь, пластик, картон
• Стандартные размеры рам: 592 x 592 мм; 287 x 592 мм; 625 x 500 мм (другие размеры по запросу)
• Толщина рам: 6–100 мм (типичные: 20, 25, 50, 96, 100 мм)
• Высота складки: 20–100 мм
• Фильтрующие среды: полиэфирные или полипропиленовые волокна прогрессивной структуры
• Типичный дебит для 592 x 592: ~2500 м³/ч
• Типичное начальное падение давления: G3: 20–45 Па; G4: 30–55 Па; M5: 50–75 Па
• Рекомендуемое конечное падение давления: G3/G4: 250 Па; M5: 450 Па
• Макс. рабочая температура: пластиковая рама 80 °C; металлическая рама 100 °C
• Производитель: BWF Envirotec — нестандартные размеры изготавливаются по запросу или по чертежам заказчика.
