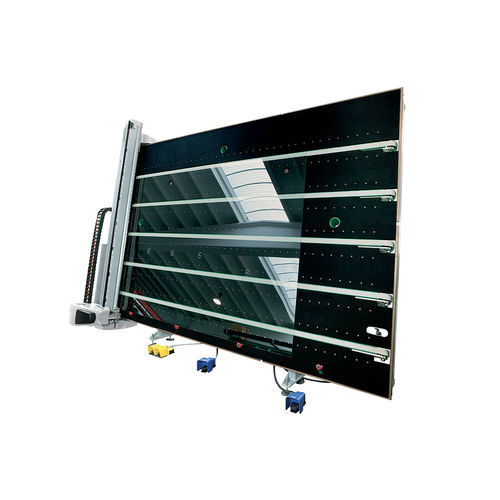

Стол для резки для стекла 363 EVO series

электрическийс воздушным амортизаторомвакуумный

Обзор
Полностью интегрированная платформа с загрузкой, резкой, шлифовкой, маркировкой и столом для выбивания (breakout) с ручными или автоматическими модулями загрузки и выбивания. Может быть соединена с рабочими столами для ламинированного стекла. Доступна в стационарном и наклонном исполнении. Оснащена воздушной подушкой с быстрым замыканием, конвейером с лентой, автоматическим выбором давлений резки, Shape Scanner + Scan Cad, оптимизатором на машине и BCMS Windows для управления процессами.

Ключевые преимущества
363 EVO — высокопроизводительная платформа резки от Bottero, разработанная для гибкой промышленной обработки стекла. Возможность установки до двух дополнительных инструментов помимо режущего (например, шлифование Low‑E, CO2‑лазер или автоматическая маркировка). Подходит для интеграции в автоматизированные производственные линии и среды Industry 4.0.

Ключевые элементы применения

• Система снятия поверхности для Low‑E‑стекла с периферийным колесом 200 мм; максимальная рабочая скорость 200 м/мин. Оптимизированный ход и траектория для фигурной резки; автоматическое измерение износа шлифовального круга. Возможность установки кругов разной толщины и снятия защитных пленок (TPF). Полное покрытие обрабатываемой площади и пылеудаление для минимизации распространения пыли.
• Система маркировки CO2‑лазером для постоянной высокодетализированной идентификации на поверхности стекла.
• Автоматическая система маркировки для прослеживаемости стекла; циклы маркировки и резки могут выполняться одновременно с гибкой настройкой положения этикетки и печатного текста.

Особенности - Режущий мост
Стальной режущий мост, расположенный поперек машины, обеспечивает максимальную жесткость и сопротивление к кручению.

• Привод: два безщеточных двигателя с передачей шестерня‑ремень.
• Передача: электродвигатели осей для точной и сбалансированной передачи движения вдоль моста.
• Направляющие каретки: высокоточные, малошумные линейные скользящие направляющие, шлифованные и установленные на обработанной поверхности.

Особенности - Каретка и режущая головка

• Резка: моторизованная режущая головка из алюминиевого сплава с штоком и режущим или пластиковым надрезным инструментом. Автоматическое измерение толщины стекла линейным энкодером и автоматическая загрузка параметров резки, предустановленных в программном обеспечении. Давление резки регулируется пропорциональным соленоидным клапаном и системой компенсации поверхности стекла.
• Безопасность: датчик наличия стекла и окончание штока с контролируемым разрушением, легко заменяемое, чтобы избежать механических нагрузок на каретку и мост в случае столкновения.
• Каретка: алюминиевая каретка с бортовым управлением головкой и управляющей электроникой; оптический датчик для электронного выравнивания листа и автоматического захвата формы через Shape Scanner.

Особенности - Обработка моста

• Направляющие: высокоточные линейные направляющие, расположенные со стороны, противоположной стороне обрыва оператора, чтобы избежать загрязнений на направляющей.
• Зубчатые рейки: прецизионно обработанные рейки, обеспечивающие максимальную позиционную и режущую точность, направленные вниз, чтобы предотвратить накопление грязи.
• Материалы: компоненты изготовлены из высокопрочных и износостойких материалов для долгосрочной надежной работы.
• Обслуживание: легко доступные компоненты для быстрого и оперативного обслуживания.

Технические характеристики

• Максимальная скорость моста при резке: 160 м/мин
• Максимальная скорость каретки при резке: 200 м/мин
• Максимальная скорость каретки при резке (альтернативный ввод): 160 м/мин*
• Максимальная скорость каретки с 2 инструментами (Cut + PPL): 200 м/мин
• Максимальная скорость каретки с 2 инструментами (Cut + Laser): 160 м/мин
• Максимальная скорость режущего моста с 2 инструментами: 160 м/мин*
• Максимальная скорость режущего моста с 3 инструментами: 160 м/мин*
• (* ) 100 м/мин при использовании TPF
• Стандартные обрабатываемые толщины: 2 ÷ 19 мм
• Опциональные толщины: 2 ÷ 25 мм
• Точность резки при прямолинейных операциях: ±0,15 мм
• Высота рабочего стола: 930 ± 20 мм
• 363 EVO Regular - Габариты: 4825 x 3822 мм
• 363 EVO Regular - Максимальный размер обрабатываемого листа: 3810 x 2750 мм
• 363 EVO Jumbo - Габариты: 7125 x 4427 мм
• 363 EVO Jumbo - Максимальный размер обрабатываемого листа: 6100 x 3355 мм
