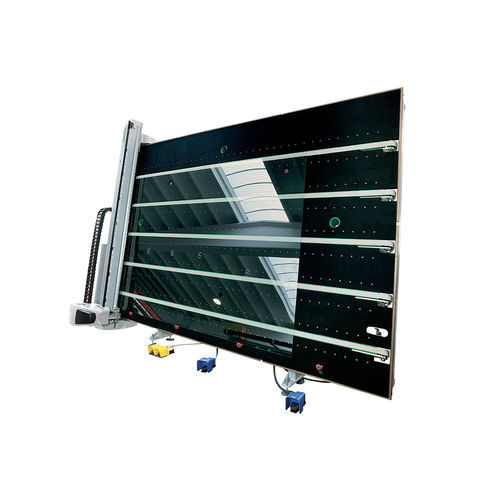

Стол для резки для стекла 363 BKM series

с воздушным амортизаторомс рамойавтоматический

Обзор продукта
Интегрированный стол для загрузки, резки, шлифовки, маркировки и отделения изделий из плоского стекла, совместимый с ручными или автоматическими модулями загрузки/вывода и с линиями резки для ламинированного стекла. Модель 363 BKM доступна в стационарном и наклонном исполнениях, оснащена воздушной подушкой с быстрым запиранием, конвейером с лентой, автоматическим выбором давления реза, Shape Scanner + ScanCad, оптимизатором на станке и управлением BCMS Windows.

Основные преимущества

• Разработан для стекольных производств, стремящихся к автоматизации и повышению гибкости. Столы BKM обеспечивают простоту эксплуатации и промышленную надежность на базе общей платформы разработки.
• Выполняет линейные и контурные резы на листах толщиной от 2 до 19 мм, подходит для мелкосерийного и среднесерийного производства, а также для изготовления отдельных специальных изделий.
• Доступен как автономный блок (загрузка, резка и отделение на панели), так и в виде стационарной конструкции для встраивания в линию с высокой производительностью. Широкий выбор опционального оборудования.

Функции
Каждый конструктивный и функциональный элемент серии BKM спроектирован для обеспечения высокой точности реза и максимальной производительности.

Режущий мост

• Конструкция: стальной режущий мост, установленный поперёк станка для максимальной жёсткости и сопротивления к кручению.
• Привод: двойной бесколлекторный мотор с портальной передачей для мощного и плавного движения.
• Ведение тележки: высокоточные, малошумные линейные направляющие, шлифованные и установленные на обработанную поверхность для стабильного перемещения.

Тележка и режущая головка

• Рез: моторизованная режущая головка с корпусом из алюминиевого сплава и штангой для режущего инструмента или пластиковой резки. Автоматическое измерение толщины стекла линейным энкодером и автоматическая загрузка параметров резки из ПО. Давление реза регулируется пропорциональным электромагнитным клапаном, имеется система компенсации поверхности стекла.
• Безопасность: датчик присутствия стекла и торцевой элемент штанги с контролируемой поломкой, легко заменяемый для защиты тележки и моста при столкновении.
• Тележка‑носитель: алюминиевая тележка с электронной системой управления головкой, оборудованная оптическим датчиком для электронного выравнивания листа и автоматического захвата формы через Shape Scanner.

Ведение моста

• Направляющие: высокоточные, малошумные направляющие скольжения моста, шлифованные и установленные на обработанную станину для обеспечения идеально прямого реза без регулировок.
• Зубчатые рейки: шлифованные рейки для максимальной точности позиционирования и реза, направленные вниз для предотвращения накопления грязи.
• Материалы: долговечные и малоизнашивающиеся компоненты, обеспечивающие оптимальную работу в течение длительного времени. Лёгкий доступ к компонентам для быстрой техобслуживания.

Технические характеристики
Скорость работы
Максимальная скорость моста: 150 m/min
Максимальная скорость тележки: 150 m/min
Максимальная скорость шлифовки (Easy deletion): 80 m/min

Точность
Точность реза по прямым траекториям: ± 0,15 мм

Обрабатываемая толщина
Толщина стекла: 2 ÷ 19 мм

Рабочий стол
Высота рабочего стола: 930 ± 40 мм

Версии
363 BKM Regular - Размеры: 5250 x 2905 мм; Макс. лист (Regular): 3810 x 2750 мм
363 BKM Jumbo - Размеры: 7600 x 2905 мм; Макс. лист (Jumbo): 6100 x 3355 мм

Характеристики / технические спецификации

• Модель: 363 BKM
• Максимальная скорость моста: 150 m/min
• Максимальная скорость тележки: 150 m/min
• Максимальная скорость шлифовки (Easy deletion): 80 m/min
• Точность реза (прямые операции): ± 0,15 мм
• Обрабатываемая толщина стекла: 2 ÷ 19 мм
• Высота рабочего стола: 930 ± 40 мм
• Размеры Regular: 5250 x 2905 мм; Макс. лист Regular: 3810 x 2750 мм
• Размеры Jumbo: 7600 x 2905 мм; Макс. лист Jumbo: 6100 x 3355 мм
