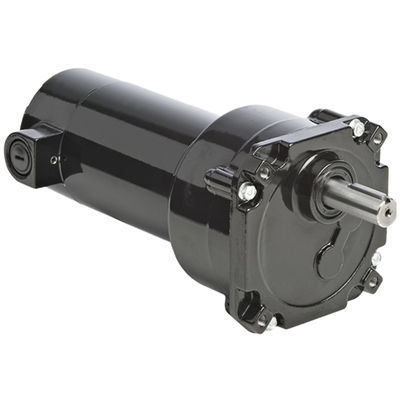

Мотор-редуктор DC Model 1163

щеточныйс прямыми зубьямис винтовой зубчатой передачей

Обзор продукта
Мотор-редуктор постоянного тока с параллельным валом, метрическая серия 24A‑Z, модель 1163. Мотор 24A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях эксплуатации. Корпус редуктора негерметичен (не вентилируемый), а шестерни смазаны постоянно для длительного срока службы.

Технические характеристики

• Скорость (rpm): 9,6
• Номинальный момент (Nm): 11,3
• Номинальный момент (lb-in): 100
• Пиковый момент (Nm): 13
• Пиковый момент (lb-in): 115
• Мощность (W): 23
• Мощность (HP): 1/32
• Напряжение: 180 V DC
• Ток: 0,18 A
• Передаточное число: 180
• Радиальная нагрузка (N): 555
• Радиальная нагрузка (lbs): 125
• Длина XH (mm): 199
• Длина XH (inch): 7,82
• Вес (kg): 2,3
• Вес (lbs): 5
• Схема подключения: 07410097
• Тип продукта: 24A4BEPM-Z4
• HPDecimal: 0,0312

Стандартные особенности

• Метрические монтажные резьбы и метрические размеры приводного вала.
• Мотор 24A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в широком диапазоне условий эксплуатации.
• Невентилируемый корпус редуктора для защиты внутренних компонентов.
• Промышленные лабиринтные/губчатые уплотнения на валу мотора и выходном валу.
• Игольчатый подшипник на выходном валу для увеличения радиальной грузоподъемности и долговечности.
• Шестерни с постоянной смазкой маслом для длительных интервалов обслуживания.
• Широкая усиленная термопластичная косозубая шестерня на входном этапе для снижения шума и широкие закалённые стальные прямозубые шестерни на последующих этапах для высокого выходного момента и долговечности.
• Косозубый шестерённый шпон точно обработан на валу мотора для максимальной прочности и минимального шума.
• Испытанные на шум шариковые подшипники с постоянной смазкой.
• Фиксированный подшипник минимизирует осевой люфт.
• Характеристики 180V моделей основаны на использовании с нефильтрованным SCR регулятором скорости (коэффициент формы = 1,6).

Доступные чертежи и документы

• CAD-чертежи: PDF, DWG, STEP доступны для модели 1163.
• Электрическая схема: wiring-diagram-07410097 (справочно).
• Паспорт безопасности: Texaco Rando material safety data sheet (справочно).

Опциональные аксессуары

• Комплект L‑кронштейна для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (модель 1968).
• Комплект L‑кронштейна для моторов 30R и 33A, 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z и мотор-редукторов 33A-Z (модель 5968).
• Комплект IP-44 для моторов 24A (модель 0976).

Совместимые регуляторы и запчасти

• Совместимые нефильтрованные SCR DC регуляторы скорости (примеры на страницах: 0865, 0866).
• Запасные части и щетки для серии 24A (примерные номера деталей указаны в документации).

Технические данные

• Скорость: 9,6 rpm
• Номинальный момент: 11,3 Nm (100 lb-in)
• Пиковый момент: 13 Nm (115 lb-in)
• Мощность: 23 W (1/32 HP, HPDecimal 0,0312)
• Напряжение: 180 V DC
• Ток: 0,18 A
• Передаточное число: 180
• Радиальная нагрузка: 555 N (125 lbs)
• Длина XH: 199 mm (7,82 in)
• Вес: 2,3 kg (5 lbs)
• Ссылка на схему подключения: 07410097
• Тип продукта: 24A4BEPM-Z4
