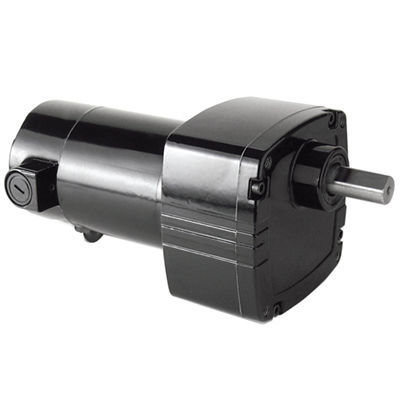

Мотор-редуктор DC Model 1395

с прямыми зубьямис винтовой зубчатой передачейс параллельными валами

Продукт
Редуктор-двигатель постоянного тока с параллельным валом модель 1395 из метрической серии 24A‑D, предназначенный для промышленных применений с компактным креплением, высоким пусковым моментом и предсказуемым регулированием скорости.

Стандартные характеристики

• Метрическая резьба крепления и метрические размеры ведущего вала.
• Двигатель 24A обеспечивает высокий пусковой момент, регулируемую скорость и предсказуемую работу в различных условиях эксплуатации.
• Невентилируемый корпус редуктора.
• Промышленные лабиринтные/губчатые уплотнения на валу двигателя и выходном валу.
• Игольчатый подшипник на выходном валу для увеличения радиальной грузоподъемности и длительного срока службы.
• Передача с постоянной смазкой маслом для длительного срока службы.
• Усиленная термопластичная шевронная шестерня на входном этапе для снижения шума и закаленные стальные прямозубые шестерни на последующих ступенях для высокого выходного крутящего момента.
• Шевронный шестеренчатый пиньон, точно выполненный на валу двигателя для максимальной прочности и минимального шума.
• Характеристики производительности моделей на 180V основаны на использовании с нефильтрованным SCR-регулятором скорости (коэффициент формы = 1,6).

Доступные загрузки / Форматы чертежей

• INFM0015-B: PDF / DWG / STEP (CAD-чертежи для модели 1395)
• Схема подключения: 07410097 (схема подключения доступна)
• Паспорт безопасности: паспорт безопасности материала Texaco Rando (связанный SDS)

Опциональные аксессуары

• Комплект L-уголка для метрических типов 30R, 33A, 30R-D, 24A-D, 24A-Z (модель 1968)
• Комплект IP‑44 для двигателей 24A (модель 0976)

Наличие
Минимальная/обычная партия заказа: 1-25.

Технические характеристики

• Скорость (об/мин): 29
• Номинальный момент (Nm): 4,1
• Номинальный момент (lb-in): 40
• Пиковый момент (Nm): 6,2
• Пиковый момент (lb-in): 55
• Мощность (W): 23
• Мощность (HP): 1/32
• Напряжение (V): 180
• Ток (A): 0,18
• Передаточное отношение: 60
• Радиальная нагрузка (N): 285
• Радиальная нагрузка (lbs): 65
• Длина XH (mm): 171
• Длина XH (inch): 6.72
• Масса (kg): 2,0
• Масса (lbs): 4,5
• Схема подключения: 07410097
• Тип продукта: 24A4BEPM-D3
• HPDecimal: 0,0312
