Эта система является полностью закрытой и включает в себя следующие ключевые элементы:

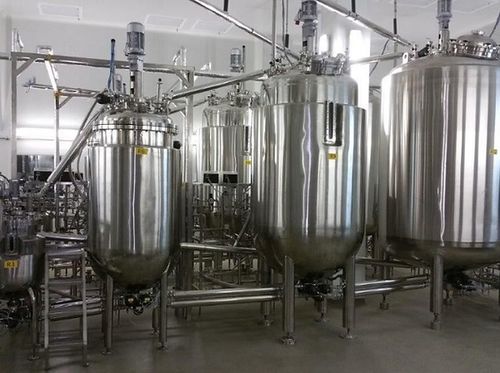

- Две идентичные производственные линии, включающие биореакторы объемом 20, 100, 500 и 3000 литров;
- Система соединительных теплоизолированных трубопроводов, группа мембранных клапанов, которые соединяют указанные биореакторы;
- Стационарные системы CIP/SIP для автоматизированной очистки и стерилизации биореакторов и соединительных трубопроводов;
- Зона подготовки и переноса питательной среды;
- Мобильные контейнеры с местами соединения с системами CIP/SIP.
Группа пневматически управляемых клапанов используется для обеспечения интеграции каждого биореактора в технологическую линию.
В каждом клапане установлен датчик положения, а в каждой группе клапанов - датчик вибрации для определения наличия среды. Такая конструкция группы мембранных клапанов обеспечивает стерильную транспортировку субстрата, продукта и растворов CIP.
Автоматизированную систему управления можно разделить на 3 части:
- Блок локальной автоматизации биореактора и системы CIP/SIP;
- Центральная каскадная система управления;
- Компьютеризированная система управления SCADA.
Наилучшее соответствие требованиям GMP для биофармацевтического производства обеспечивает программный комплекс визуализации и управления (SCADA), разработанный в соответствии с требованиями 21CFR Part11 (US FDA). Помимо основных функций управления и визуализации, в данном случае программное обеспечение SCADA обеспечивает соблюдение требований к электронным записям, авторизованной регистрации доступа к системе и журналу регистрации действий оператора. В ОАО "Биотехнический центр" разработано собственное русифицированное программное обеспечение SCADA, позволяющее создать эффективную систему управления процессом биосинтеза.
---
