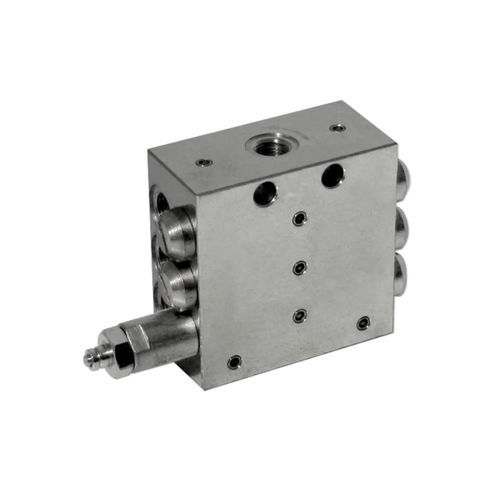

Поршневый клапан PVB

для маслас манифольдомсталь

Разделительный клапан PVB предназначен для малогабаритных серийных прогрессивных систем смазки. Это экономически эффективное решение для снабжения нескольких точек смазки относительно небольшими объемами масла и консистентной смазки. Для использования в станках, обрабатывающем оборудовании, прессах, текстильном, печатном и упаковочном оборудовании. Особенности + Прогрессивный распределительный блок предназначен для работы с маслом или смазкой + Коллекторы доступны в размерах от 6 до 20 выходов + Положительный объем 0,17 куб. см (0,01 куб. дюйма) на выход за цикл + Простые в использовании функции управления и контроля Работа Прогрессивная технология серии позволяет двигаться только одному поршню в любой момент времени. Движение этого поршня вызывает движение другого поршня, и так далее. Когда все поршни находятся в крайних левых положениях (Рисунок 1), смазка вводится в блок и направляется к поршню А. Смазка заставляет поршень А перемещаться вправо, выпуская дозированное количество смазочного материала из выпускного отверстия 1 (Рисунок 2) Движение поршня А также открывает отверстие, соединенное с поршнем В. Смазочный материал попадает в поршень В и вызывает выброс дозированного количества смазочного материала поршень В, и заставляет поршень В двигаться вправо, выпуская дозированное количество смазочного материала из выпускного отверстия 8 (Рисунок 3). В результате движения поршня В открывается отверстие, соединенное с поршнем С. Смазка попадает на поршень С и заставляет поршень С двигаться вправо, выпуская дозированное количество смазки из выпускного отверстия 6 количество смазочного материала из выпускного отверстия 6. Аналогичный процесс происходит и с выходом 4 (рис. 4).
