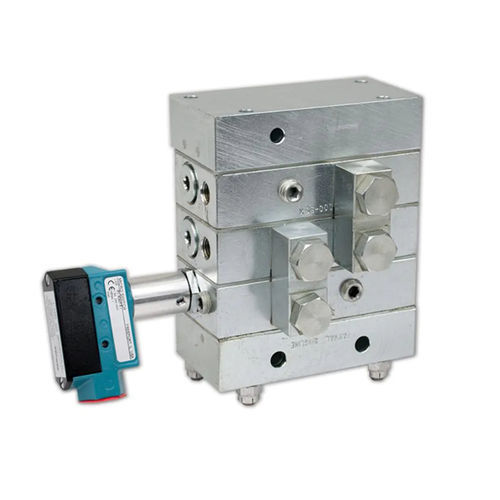

Поршневый клапан 3000

гидравлическийстальдля смазочного агрегата

Коллектор с прогрессивным распределительным клапаном серии 3000 распределяет и пропорционирует поступающее масло или смазку к точкам подшипников. Типичный коллектор с распределительным клапаном состоит из входной секции, от трех до десяти клапанов и концевой секции клапанов и концевой секции. Один узел может обслуживать до 20 точек смазки. Расположение клапанных блоков в коллекторе не является критическим - однако рекомендуется, чтобы самый большой блок располагаться рядом с впускным блоком. Отдельные блоки распределительных клапанов имеют подвижный выпускной поршень и встроенные выпускные обратные клапаны. Блоки предлагаются в шести типоразмерах. Пропускная способность блока определяется изменением диаметра поршня диаметра поршня в блоке клапанов. Клапанные блоки имеют два выходных отверстия, расположенных на каждом конце блока (блоки с двумя выходами) блоки) и обеспечивают номинальное разряжение с каждого из двух выходов в течение одного полного цикла работы клапана. У блоков с одним выходом один выход заглушен (правая сторона, вход сверху) и подается удвоенная номинальная на открытый выход (левая сторона, вход сверху). Для открытого выхода с правой стороны просто выньте заглушку и вставьте в левый выход. Внешнее перекрестное подключение соседних клапанов может быть выполнено с помощью комплекта для объединить выходы. Работа Отдельные блоки клапанов работают в заранее подготовленной "прогрессивной" последовательности. Во время работы поршень внутри блока должен завершить полный цикл нагнетания, прежде чем начнет работать другой поршень. Пока смазка подается под давлением на входную часть распределителя, клапанные блоки коллектора блоки будут продолжать работать в прогрессивном режиме. При прекращении подачи смазки во впускной блок движение поршня останавливается.
