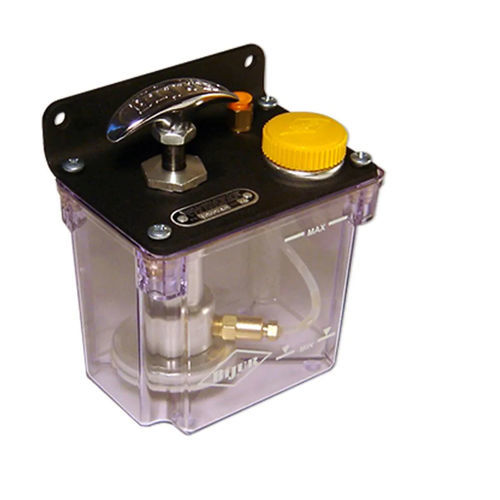

Поршневый насос L5 series

для маслас ручным приводоммобильный

Смазочное устройство включает в себя поршневой насос с пружинным возвратом. Когда рукоятка тройника полностью поднята, заранее определенный объем масла заполняет цилиндр, и пружина насоса сжимается. При отпускании рукоятки масло подается в распределительную систему. Лубрикатор подает 5 куб. см на каждый ход поршня. Лубрикатор следует работать с интервалами, рекомендованными производителем машины. Инструкции по вводу в эксплуатацию Заполните резервуар; эксплуатируйте лубрикатор до тех пор, пока масло не начнет свободно поступать во все подшипники. Техническое обслуживание Замена фильтра Фильтр на входе насоса защищает систему смазки и должен проверяться каждые шесть месяцев. Если он не чистый, замените его. Чтобы снять фильтр, подденьте стопорное кольцо отверткой и снимите фильтрующий диск и сетки. Для повторной установки вставьте в следующем порядке: опора фильтрующего диска (сетка грубой очистки), фильтрующий диск сетку (сетка тонкой очистки), фильтрующий диск, зажимное кольцо фильтра и стопорное кольцо фильтра Сервисные детали Заказывайте запасные части по номеру детали и описанию, приведенным в таблице. Укажите полный номер детали и серийные буквы лубрикатора, указанные на заводской табличке. Пример: S109 Группа фильтров для Смазочного устройства D3274C серии JI. Для капитального ремонта, требующего деталей, не указанных на чертеже, верните лубрикатор на завод для восстановления и регулировки. Если для замены требуется новый лубрикатор, заказывайте по номеру детали, указанному на заводской табличке.
